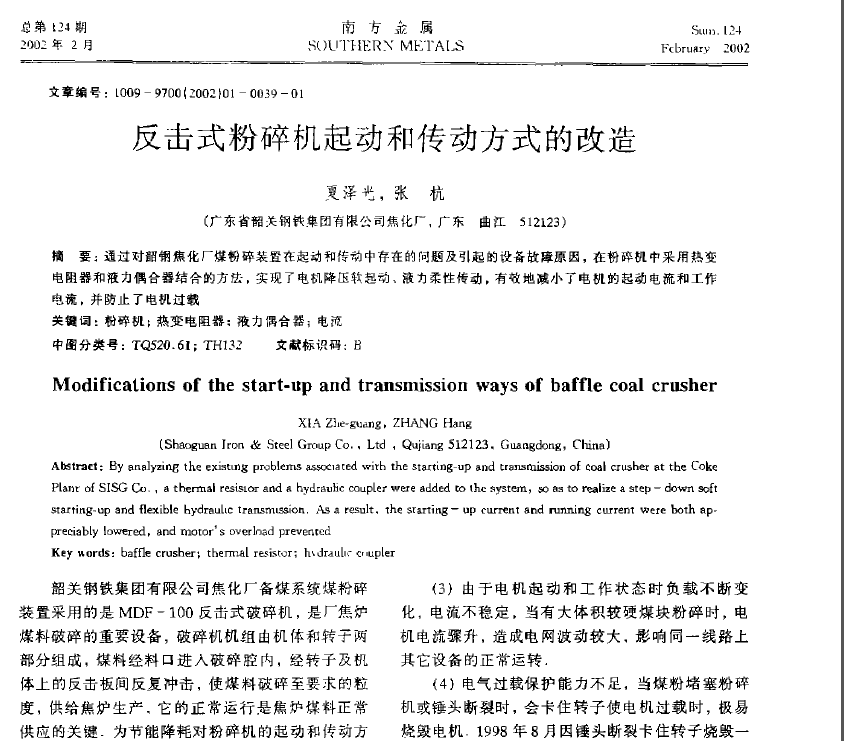

反擊式粉碎機起動和傳動方式的改造
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要：通過對韶鋼焦化廠煤粉碎裝置在起動和傳動中存在的問題及引起的設備故障原因，在粉碎機中采用熱變
電阻器和液力偶合器結合的方法，實現了電機降壓軟起動、漣力柔性傳動，有救地減小了電機的起動電流和工作
電流，并防止了電機過載
關鍵詞：粉碎機；熱變電阻器；液力偶合器；電流
中圍分類號：TQ520．61：TH132 文獻標識碼：B
韶關鋼鐵集團有限公司焦化廠備煤系統煤粉碎
裝置采用的是MDF一100反擊式破碎機，是廠焦爐
煤料破碎的重要設備，破碎機機組由機體和轉子兩
部分組成，煤料經料口進入破碎腔內，經轉子及機
體上的反擊板問反復沖擊，使煤料破碎至要求的粒
度，供給焦爐生產，它的正常運行是焦爐煤料正常
供應的關鍵．為節能降耗對粉碎機的起動和傳動方
式進行了技術改造，取得了良好效果，創造了一定
的經濟效益
1 存在問題
(1)破碎機電機的起動采用的是自耦降壓起
動，起動時電流過大，使電機繞組過熱，影響電機
的使用壽命．
(2)破碎機的傳動方式是電機直接傳動，電機
與轉子由彈性聯軸器聯接，在沖動載荷的作用下，
彈性聯軸器的消振能了J不足，造成電機振動大；膠
圈易磨損．
(3)由于電機起動和工作狀態時負載不斷變
化，電流不穩定，當有大體積較硬煤塊粉碎時，電
機電流驟升．造成電網波動較大，影響同一線路上
其它設備的正常運轉．
(4)電氣過載保護能力不足，當煤粉堵塞粉碎
機或錘頭斷裂時，會卡住轉子使電機過載時，極易
燒毀電機1998年8月因錘頭斷裂卡住轉子燒毀一
臺電機． ...
