51單片機AD0809電路設計程序+原理圖
  • 該文件為pdf格式
  • 文件大小： 353.94 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-05-20
  • 發 布 人： 2231236245
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 pdf 格式（源文件可編輯），下載需要 20 積分

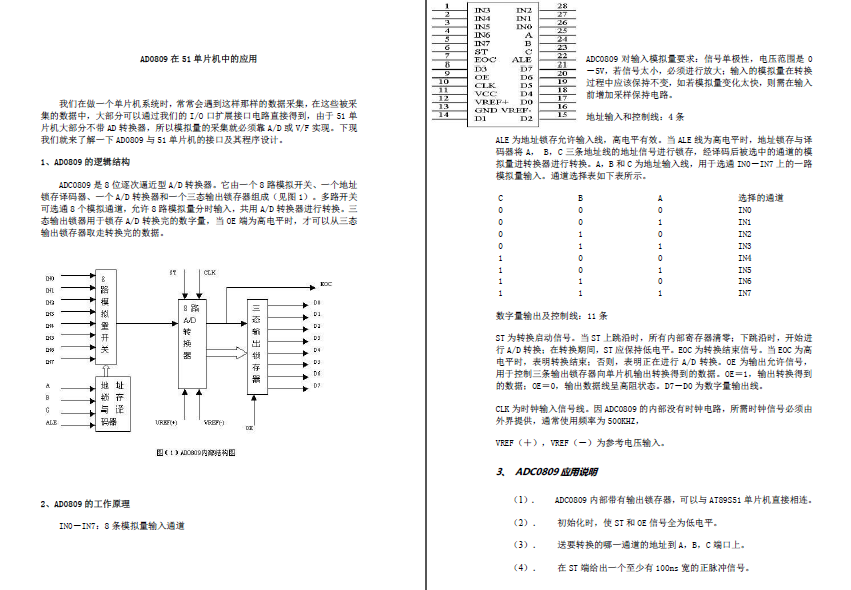

  • 51單片機AD0809電路設計程序+原理圖

  • 我們在做一個單片機系統時，常常會遇到這樣那樣的數據采集，在這些被采集的數據中，大部分可以通過我們的I/O口擴展接口電路直接得到，由于51單片機大部分不帶AD轉換器，所以模擬量的采集就必須靠A/D或V/F實現。下現我們就來了解一下AD0809與51單片機的接口及其程序設計。
    1、AD0809的邏輯結構
    ADC0809是8位逐次逼近型A/D轉換器。它由一個8路模擬開關、一個地址鎖存譯碼器、一個A/D轉換器和一個三態輸出鎖存器組成（見圖1）。多路開關可選通8個模擬通道，允許8路模擬量分時輸入，共用A/D轉換器進行轉換。三態輸出鎖器用于鎖存A/D轉換完的數字量，當OE端為高電平時，才可以從三態輸出鎖存器取走轉換完的數據。
    2、AD0809的工作原理
    IN0－IN7： ...
