鋼管管端成型機設計畢業論文
- 文件介紹：

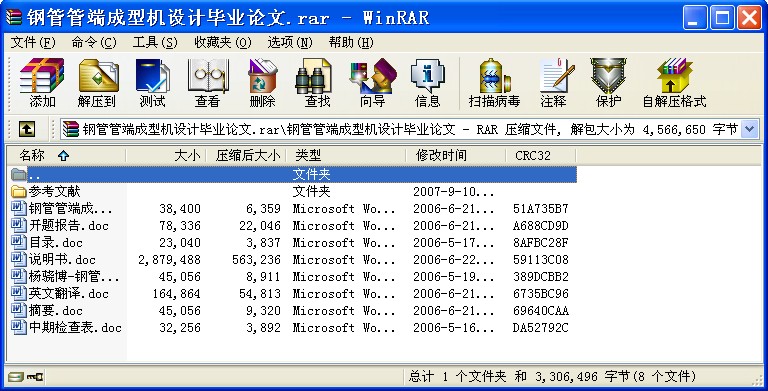

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本課題研究設計了一種鋼管管端成型機，該機用于將無縫鋼管管端加工成杯狀、喇叭狀等異形，也可用于其它材料管件的脹形加工。
首先綜合比較了目前國內外四種不同原理的脹管方法，并根據具體的生產情況制定了本課題的解決方案，即采用機械脹管中的后退式脹管原理。該機的兩個液壓控制執行器用來實現對工件的夾緊和脹形。對本機的總體方案進行了論證與擬定，并進行了結構設計。然后對該機的液壓系統進行了設計。首先通過計算確定執行器所受外載，從而計算出執行器的相關參數并對其進行選型，繼而對驅動電機和泵進行選型，并選定了液壓系統中的控制閥和輔件。繪制出該機的液壓系統原理圖后，將其轉化為集成塊單元回路圖，并據此圖對集成塊組進行了設計。最后對液壓泵組和油箱進行了設計。合理布置管路后，將集成塊組、液壓泵組和油箱裝配在一起，即對液壓站進行了設計。
關鍵詞 管端成型 主機設計 集成塊組 油箱設計 管路布置
...
