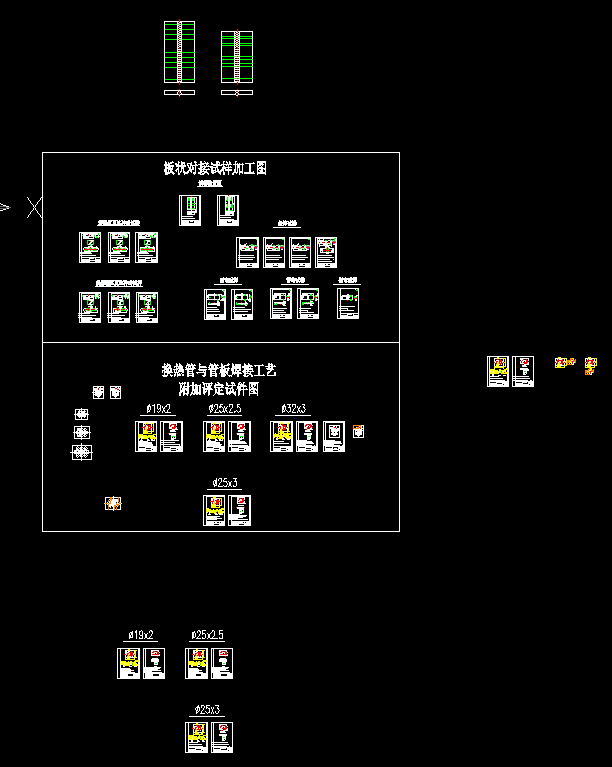

焊評試樣加工圖.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、焊接試件檢驗合格后方允許取樣；
2、取樣時，應采用冷加工方法取樣；
3、允許避開焊接缺陷、缺欠制取試樣；
4、試樣去除焊縫余高前允許對試樣進行冷校平；
5、舍棄部分寬度應不小于板厚且不小于20mm；
6、其余未盡事宜按NB/T47014-2011的有關規定執行。
技術要求
1、試樣加工前允許對試件進行冷校平；
2、試樣縱軸線應垂直于焊縫軸線，缺口軸線垂直于母材表面且與焊縫中心線重合；
3、開缺口前，允許用硝酸酒精等試劑浸蝕試樣，以便清楚地顯示出焊縫；
4、缺口加工后，缺口根部應保證沒有影響吸收能的加工痕跡；
5、試樣標記應盡量遠離缺口，且不應標在與支座、砧座或擺錘刀刃接觸的面上；
6、其余未盡事宜按GB/T229-2007的有關規定執行。
...
焊評試樣加工圖.dwg_下載(dwg格式) 技術文檔
