二級展開式圓柱齒輪減速器設計
- 文件介紹：
- 該文件為 doc 格式（源文件可編輯），下載需要
20 積分
-
- 二級展開式圓柱齒輪減速器設計
一、傳動方案擬定…………….……………………………….2
二、電動機的選擇……………………………………….…….2
三、計算總傳動比及分配各級的傳動比……………….…….3
四、運動參數及動力參數計算………………………….…….3
五、傳動零件的設計計算………………………………….….4
六、軸的設計計算………………………………………….....11
七、滾動軸承的選擇及校核計算………………………….…13
八、 鍵聯接的選擇及校核計算……………………………….15

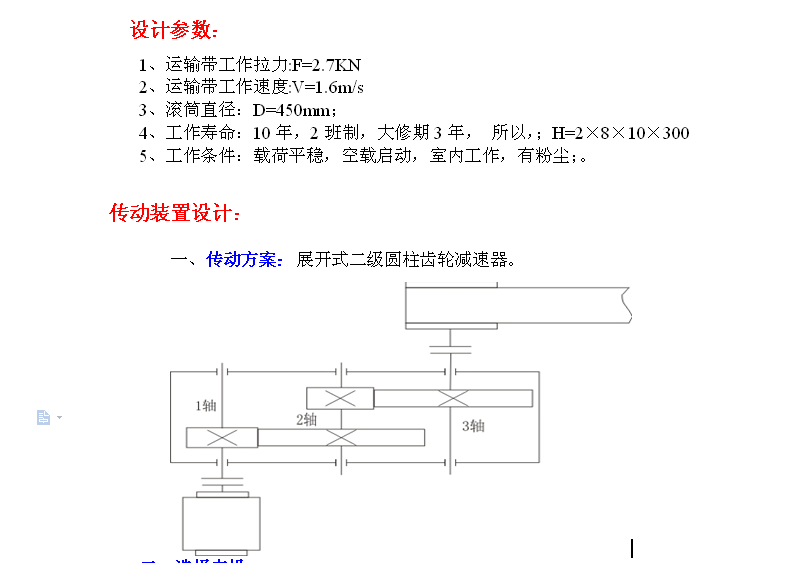

設計參數：
1、運輸帶工作拉力:F=2.7KN
2、運輸帶工作速度:V=1.6m/s
3、滾筒直徑：D=450mm；
4、工作壽命：10年，2班制，大修期3年， 所以，；H=2×8×10×300
5、工作條件：載荷平穩，空載啟動，室內工作，有粉塵；。
傳動裝置設計：
一、傳動方案：展開式二級圓柱齒輪減速器。
二、選擇電機：
1、類型：Y系列一般用途的全封閉自扇冷鼠籠型三相異步電動機；
2、型號：
工作機所需輸入功率：Pw =FV/1000ηKW=2700×1.6/1000×0.95=4.55KW
電機所需功率：P0=P/η1=4.55/0.890=5.11KW，
其中，Η為電動機軸至卷筒軸的傳動裝置總效率η1
電機轉速選：1500；
所以查表選電機型號為：Y132s-4
電機參數：
額定功率：5.5 Kw
滿載轉速：＝1440
電機軸直徑：
三、傳動比分配：
傳動裝置總傳動比i= / （）
其中：為高速級傳動比，為低速級傳動比，且，
取，則有：; ...
