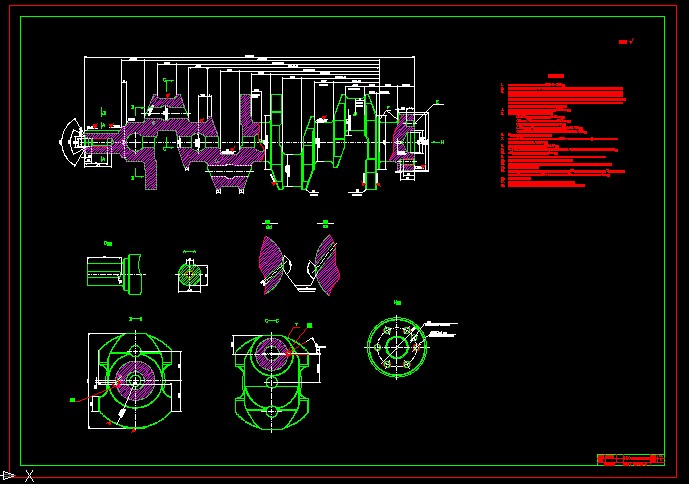

490柴油機曲軸零件圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 490柴油機曲軸
技術要求
1. 鑄件應該經正火處理，硬度為HB240~320。
2. 未注明的鑄造圓角半徑R3~5mm，曲臂中心線對主軸頸和曲柄中心線偏移允許偏差不大于1mm.
3. 各不加工表面應該光潔，不允許有分層、裂紋、飛邊、氧化層、非金屬雜物和使曲軸強度減弱
的硬傷等缺陷。不允許用錘輾集焊補等方法削除曲軸缺陷，允許用砂輪或者銼刀修整分模面的
痕跡，修整處應該圓滑過渡。所有加工表面應該光潔，經加工的工作表面不允許有碰痕、凹痕、
氣孔、黑點、發紋、裂紋、蜂窩孔、縮孔、夾渣和非金屬夾雜物等缺陷。在非加工表面上允許
有個別的不影響曲軸強度的凹痕、刻痕等缺陷。
4. 主軸頸和連桿軸頸的橢圓度和錐度允差0.015mm。
5. 以前后主軸頸為支承進行下列檢查：
(1) ...
