一級減速器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

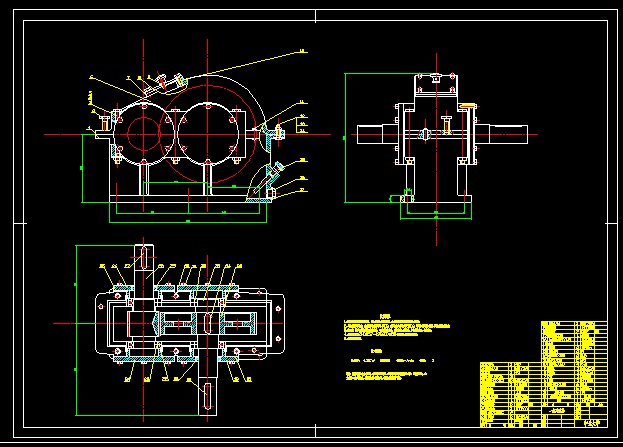

- 一級減速器
技術要求
1.裝配前全部零件用煤油清洗，箱體內不能有雜物存在。在內壁涂兩次不被機油侵蝕的材料；
2.用涂色法檢驗斑點，齒高接觸斑點不小于40%；齒長接觸斑點不小于50%；必要時可以研磨齒面，以便改善接觸情況；
3.裝配時，剖分面不允許使用任何填料，可涂以密封油漆，或水玻璃。試轉時，應檢查剖分面，個接觸面。
4.箱座內應選用SH0357-1922Z中的50號潤滑油，裝至規定高度。
5.表面涂灰色油漆。
技術特性
輸入功率： 4.3KW 高速軸轉速： 450r/min 傳動比： 3
說明：箱體用鑄造剖分式結構。齒面用油池潤滑。軸承潤滑靠飛濺到箱蓋上的油，經箱座油溝、軸承蓋豁口流至軸承處。軸用唇形密封圈密封。軸承間隙用墊片調整。
...
一級減速器_下載(dwg格式) 機械圖紙
