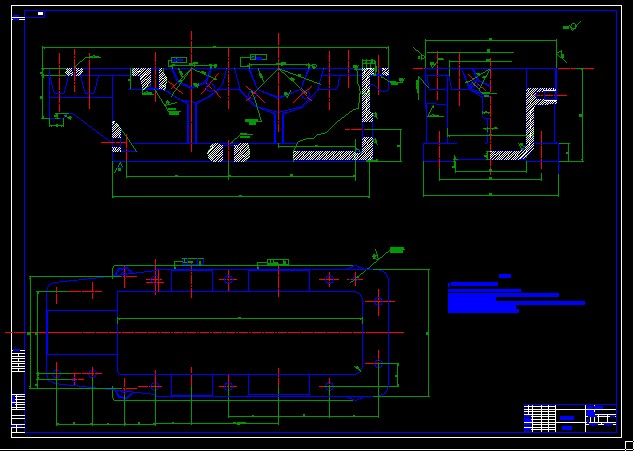

減速機箱座零件圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 減速機箱座零件圖
技術要求
1、鑄件應清砂，修毛刺，進行時效處理；
2.與箱座合箱后，分箱面邊緣應對齊，每邊錯位不大于2mm；
3.分箱面應用0.05塞尺檢驗，插入深度不應超過結合面寬度的1/3，用涂色法檢驗時，每平方 厘米面積上應不少于一個接觸斑點；
4.φ75 與φ116 的、軸承座孔的軸心線在水平面內的平行度f(wàn)x<=0.08,在垂直面內的平行度公差fy<=0.06;
5.未注明的鑄造圓角為R5-10；未注明的倒角為2×45°；
6.與箱蓋組裝后配作定位銷孔，打入定位銷后鏜軸承座孔。 ...
