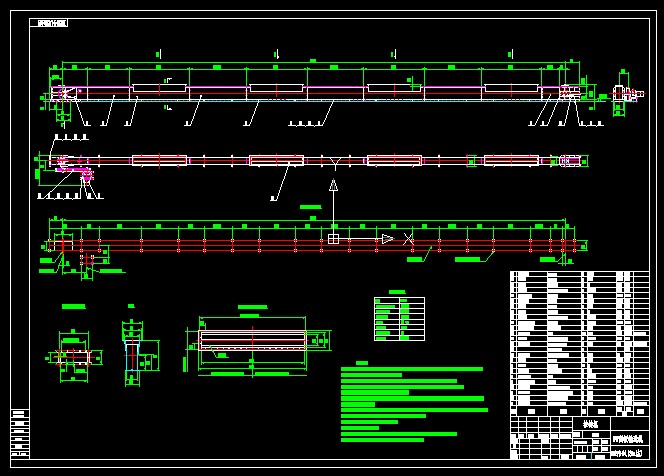

FU270-24.835刮板輸送機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- FU270-24.835
技術要求
1.拉鏈機頭的出料口和進料節的進料口按本圖要求制作，其中進料節固定長度為3000mm，370x2545法蘭采用t≥5鋼板制作。法蘭側板與殼體中部聯接，見C-C視圖。
2.全部法蘭螺栓孔中心直線度，相鄰孔距公差≤1mm。法蘭平直度，平面度和平行度公差4mm。
3.焊接質量不低于GB/T12469-90（焊接質量保證鋼熔化焊接頭的要求和缺陷等級）中的III級要求。
4.除合同有要求外，油漆的色標按制造廠的標準執行。
5.減速機固定選用XWD5.5-7-1/71，如有變動則電機功率不能變，減速電機底座尺寸不能變，鏈條線速度不能變。并
6.傳動裝置，拉鏈機頭，機尾，首節，中間節和尾節，槽鋼底座，緊固件，壓板等按圖中要求數量配套，其他按產品樣本規定的供貨范圍和要求進行配套，并保證圖紙中所示的技術性能。
7.密封繩要保證全部聯接處密封所需的長度。
8.拉鏈機尾可調范圍為200mm。
9.此圖為訂貨文件，如有變動。則需出具文字材料并經供需雙方認可后作為變分理處的依據。
10.在尾輪處加一速度開關，型號SS2-D2-A，車間試裝，現場安裝。
...
