58MW鍋爐
- 文件介紹：

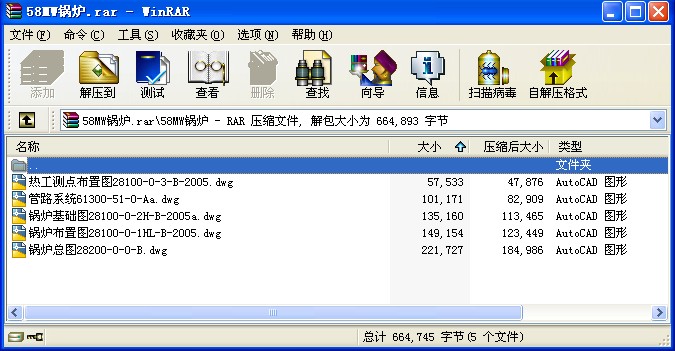

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 注：
1·本圖僅供參考，用戶應根據設計院提供的圖紙資料進行施工。
2·管道的安裝應符合GB50235-1997“工業金屬管道工程施工及驗收規范”的有關規定。
3·管路系統的部分彎管現場彎制，熱彎時R≥3d，冷彎時R≥4d(d為管子直徑)。
4·管路系統的供貨范圍到閥門為止，其它管件用戶自理。熱電阻等電器件屬電控柜的供貨范圍。
注：
1.本圖僅供鍋爐房設計單位參考之用，適用DZL3型58MW橫梁式爐排雙層布置的各型鍋爐。
2.使用本圖時請同時參考:鍋爐總圖、鍋爐基礎圖、管路系統圖等鍋爐圖紙資料。
3.本鍋爐的煙管長5636mm，鍋爐房的設計應考慮到將來更換煙管的可能。
4.除渣口、風道進、出口的位置尺寸及接口尺寸參見鍋爐基礎圖。
5.采用分層給煤裝置，根據實際情況調整煤倉接口形狀和位置。
注：
1.本圖僅供鍋爐基礎設計單位參考之用。鍋爐為重型爐墻、雙層布置結構。
2.使用本圖時，請同時參考鍋爐總圖、平臺扶梯及輔機設備等有關圖紙資料。
3.鍋爐基礎施工中所需的全部材料(包括預埋件)由用戶自理。
4.圖中未注明標高的預埋件，其標高為0mm。
5.基礎圖中各梁、柱的位置及截面尺寸由設計院確定。 ...
58MW鍋爐_下載(rar格式) 機械圖紙
