DCY180三級垂直軸硬齒面齒輪減速機(套圖38張)
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

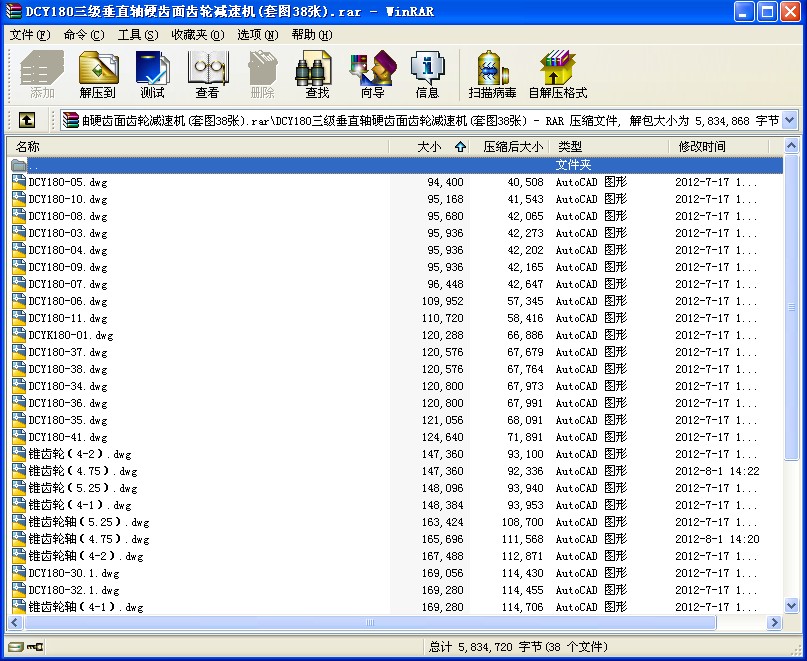

- DCY180三級垂直軸硬齒面齒輪減速機(套圖38張)
技術要求
1. 軸承內圈必須緊貼軸肩或定距環，用0.05塞尺檢查不得通過；
2. 圓錐滾子軸承的軸向間隙，輸入軸0.05~0.10，中間軸為0.05~0.10，中間軸0.08~0.15，輸出軸軸0.08~0.15；
3. 齒輪嚙合的最小齒側間隙Jnmin應符合第一級為0.12，第二級為0.14， 第三級0.16；
4. 齒面接觸斑點，弧齒圓錐齒輪齒高方向55%~75%，齒長方向50%~70%；圓柱齒輪齒高方向不小于70%，齒長方向不小于90%；
5. 減速機空載試驗時，高速軸轉速為750~1500轉/分，正反向均不少于2小時， 試驗運轉應平穩，各連接件不松動，連接處不滲油，軸承和油池溫升不超過25°；
6. 緊固螺栓涂防松膠，結合面涂密封膠，外表面噴漆；
7. 工廠標牌安裝位置由制造廠確定。 ...
