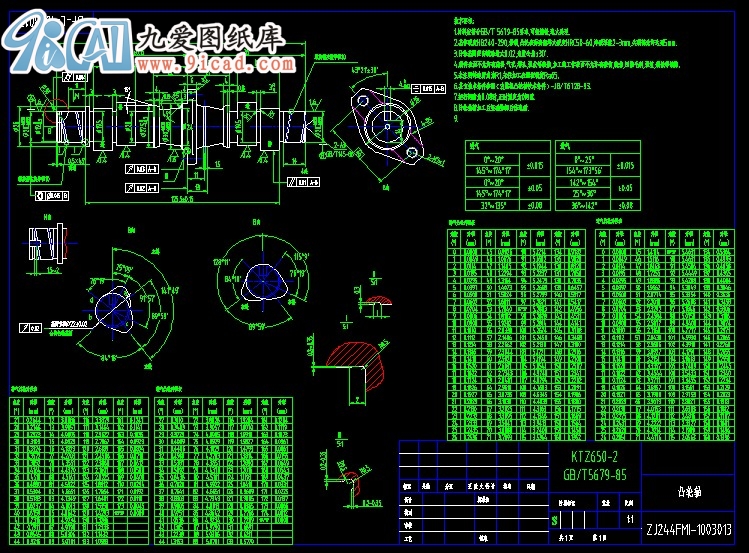

ZJ244FMI-1003013凸輪軸零件圖
  • 該文件為dwg格式
  • 文件大小： 400.97 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-11-13
  • 發 布 人： gaogong
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • ZJ244FMI-1003013凸輪軸零件圖

  • ZJ244FMI-1003013凸輪軸零件圖
    技術要求:
    1.材料應符合GB/T 5679-85要求,可鍛鑄鐵,退火處理.
    2.基體硬度HB240-290,軸頸,凸輪表面高頻淬火硬度HRC50-60,淬硬深度2-3mm,尖頂部允許達到5mm.
    3.凸輪基圓徑向跳動最大0.02,角度公差±30'.
    4.鑄件表面不允許有疏松,氣孔,縮孔,裂紋等缺陷,加工的工作表面不允許有碰傷,燒傷,凹陷毛刺,裂紋,銹蝕等缺陷.
    5.未注明鑄造圓角為R1,未注加工表面粗糙度Ra65.
    6.其它技術條件參照《內燃機凸輪軸技術條件》-JB/T6728-93.
    7.挺桿間隙為0.08時,正時測定為0間隙.
    8.凸輪軸精加工后經磁粉探后傷退磁. ...
