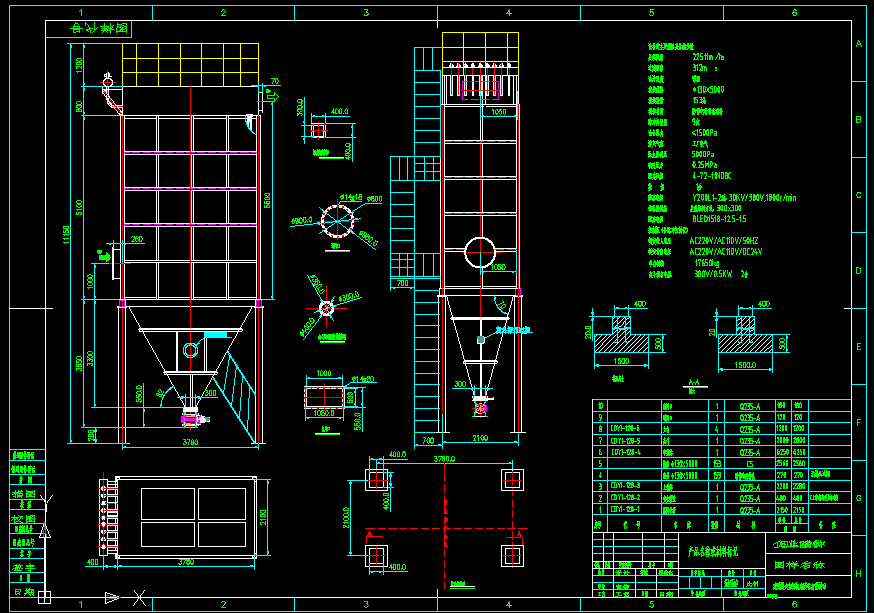

130x154條布袋除塵器總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 130x154條布袋除塵器總圖
設備的主要規格及性能參數
處理風量 22511m /h
過濾面積 312m
設計溫度 常溫
濾袋規格 φ130×5000
濾袋數量 153條
濾袋材質 防靜電針刺氈濾料
脈沖閥數量 9位
設備阻力 ≤1500Pa
清灰氣源 工廠空氣
除塵器負壓 5000Pa
噴吹壓力 0.25MPa
配套風機 4-72-11NO8C
數 量 1臺
配套電機 Y200L1-2型，30KV/380V,1800r/min
卸料器規格 星型卸料方式，300x300
配套電機 BLED1518-12.5-1.5
控制柜（含脈沖控制儀）
額定輸入電壓 AC220V/AC110V/50HZ
額定輸出電壓 AC220V/AC110V/DC24V ...
