LPF4-60脈沖袋式除塵器
- 文件介紹：

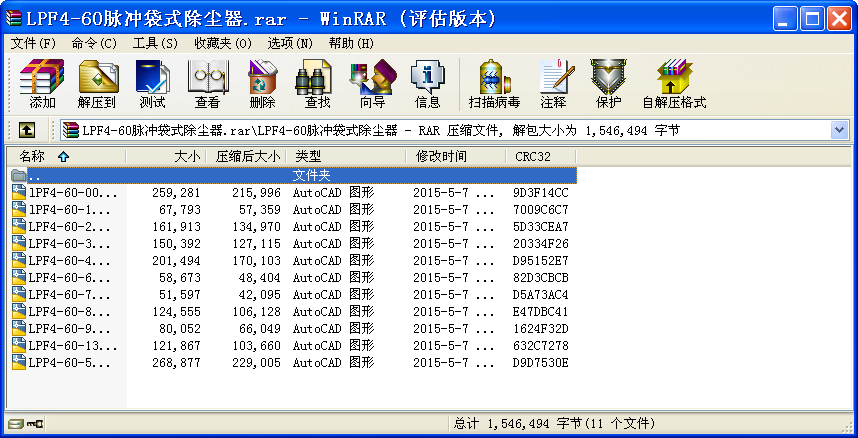

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.各外購件必須是檢驗合格方可安裝;
2.各運動部件必須動作靈活,可靠;
3.圖中未注密封焊縫為連續角焊縫,焊縫高度為 mm,焊縫保證密封不漏氣;
4.法蘭連接處加石棉繩密封;
5.件9可以根據現場位置靈活布置;
6.主氣管路在未裝配脈沖閥前采用高壓氣體吹掃管內殘留雜物;
7.爬梯和圍欄的制作和布置可根據工藝需要調整;
8.立柱高度及檢修空間所留高度視工藝條件適當調整;
9.氣缸、電磁閥及脈沖閥在運輸過程中需采取防雨措施;
10.件21吊耳根據現場靈活布置,以便吊裝.
11.所有焊接件裝配結束清理焊渣、雜物后,設備內外表面刷防銹漆
二遍,外表面涂面漆一遍.
技術要求
1.所有焊縫必需密不透氣,加強筋焊縫均為25;
2.法蘭連接處加石棉繩密封
3.各對角線應相等;
4.焊接完成后清除焊瘤焊渣,在灰斗內外刷防銹漆二遍,外表面刷面漆一遍.
技術要求
1.未注對接焊縫為連續雙面焊縫,
焊角高度為3mm;
2.內外表面刷防銹漆二遍,
外表面噴深面漆一遍.
技術要求
1.接頭處加生料帶密封,不得漏氣;
2.通過增減件4的數量,使閥板與橡膠圈緊密接觸;
3.圖示位置為噴吹清灰狀態,虛線為過濾狀態;
4.閥板調整好后,在緊靠件1下端的氣缸伸出相應位置上開直徑為5的銷孔
5.氣缸選用直徑80X120. ...
LPF4-60脈沖袋式除塵器_下載(rar格式) 機械圖紙
