二級同軸式圓柱齒輪AutoCAD圖紙

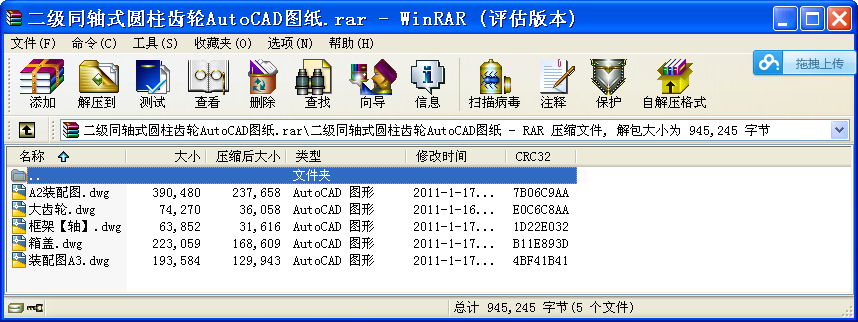

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1，裝配前，滾動軸承用汽油清洗，箱體不允許有任何雜物存在，箱體內壁途耐油油漆。
2，齒輪副的側隙用鉛絲檢驗，側隙值不小于0.14mm。
3，滾動軸承的軸向調整間隙均為0.05-0.1mm。
4，齒輪裝配后，用涂色法檢驗齒面接觸斑點，沿齒高不小于45%，沿齒長不小于60%。
5，減速器剖分面途密封膠或水玻璃，不允許使用任何填料。
6，減速器內裝N150號工業齒輪油（GB5903-86），油量達到規定高度。
7，減速器外表面涂黑色油漆。
技術要求
1，熱處理調質，240HBS。
2，未注圓角半徑R5。
3，未注倒角為2×45°。
4，清除毛刺。
技術要求
1，調質處理，硬度為220～225HBS;
2, 未注明的圓角半徑為1.6mm；
3，未注明的倒角為1.5×45°。
...
二級同軸式圓柱齒輪AutoCAD圖紙_下載(rar格式) 機械圖紙
