氣缸
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、工作原理
氣缸是利用壓縮空氣作為動力，推動機件運動的部件。

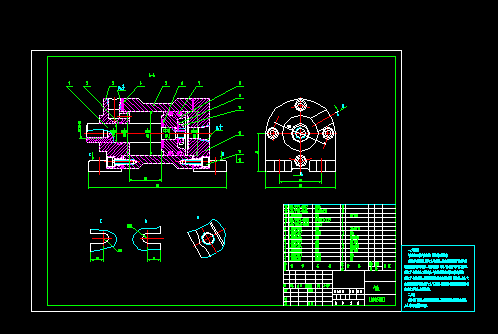

當壓縮空氣由后蓋11上的Rc1/4孔進入，推動活塞8和活塞桿1向左移動（活塞桿的左端連接工作機構），即為工作行程，這時，氣缸左腔中的空氣從前蓋3上的Rc1/4孔中排出，工作完成后，氣動系統中的換向元件使壓縮空氣從前蓋的Rc1/4孔中時進入，活塞和活塞桿便向右移動到圖示位置，即為回程，這時，氣缸右腔中的空氣通過后蓋中的Rc1/4孔排出，然后系統中的換向元件又使活塞和活塞桿實現工作行程，如此往復循環。 ...
氣缸_下載(dwg格式) 機械圖紙
