手動氣閥
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、工作原理

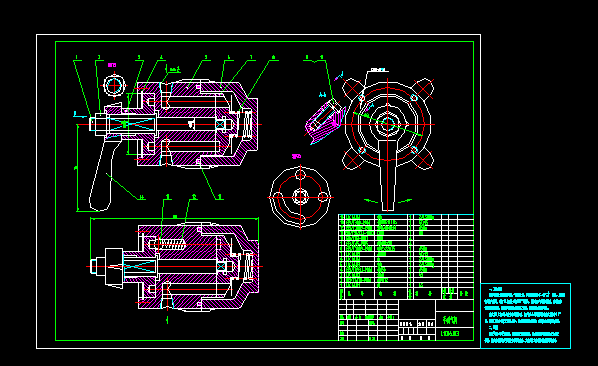

手動氣閥是氣路轉換開關。氣閥的上面、下面和前面各有一個R 螺孔，用來連接進出氣管道。手柄14有兩個互成90°的箭頭，用來指示氣路接通情況，當手柄向前或向后擺動時，通過軸1帶動分流活門7旋轉，從而接通或阻斷氣路。
定位套3上有四個均勻分布的圓柱孔，當手柄14通過軸1帶動定位套轉動90°時，彈簧12推動鋼球13進入孔中，對分流活門進行定位，使氣流的通斷保持穩定。 ...
手動氣閥_下載(dwg格式) 機械圖紙
