齒輪箱
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、工作原理
齒輪箱是一種變速傳動機構。本齒輪箱是為某一設備專用的。

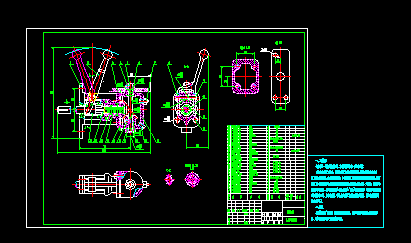

動力從主動軸21傳入，若離合器22在主視圖的位置，因主動軸與主動錐齒輪20沒有鍵聯接，主動軸只是空轉。如果把手柄2扳到主視圖雙點畫線的位置，則離合器22與主動軸齒輪左部的聯合器爪聯接使主動錐齒輪與主動軸一起旋轉，從而帶動從動錐齒輪旋轉，再通過從動軸5把動力傳給V帶輪3而輸出動力，達到變速和兩軸線垂直傳動的目的。從動錐齒輪、帶輪與從動軸之間使用螺釘連接的，故知此齒輪箱的傳動功率不大。 ...
齒輪箱_下載(dwg格式) 機械圖紙
