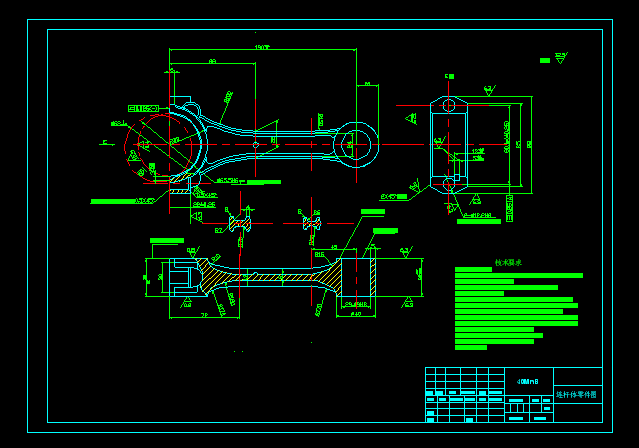

連桿零件圖CAD圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.鍛造抽模角7°
2.連桿全部表面上不得有裂縫、迭縫、痕皮、發裂、碰痕、毛刺、氧化皮及腐蝕現象；
3.連桿不得有因金屬未充滿鍛模面產生的缺陷；
4.不允許用焊補修整；
5.連桿縱向剖面內金屬纖維就顯示沿著連桿中心線的縱
面，金屬纖維方向與連桿外廓形狀相符，無環曲及斷裂情況，不得有縮孔、氣泡、分層裂縫及非金屬夾渣；
6.毛坯經調質處理硬度223~263HBS，在指定處檢驗硬度；
7.連桿成品的金相顯微組織應當為細致均勻索氏體組織，
鐵素體公允許以細微顆粒狀態存在；
8.連桿表面脫碳層厚度不大于0。4mm；
9.連桿應經磁力探傷，探傷后退磁；
10.噴丸處理。
...
