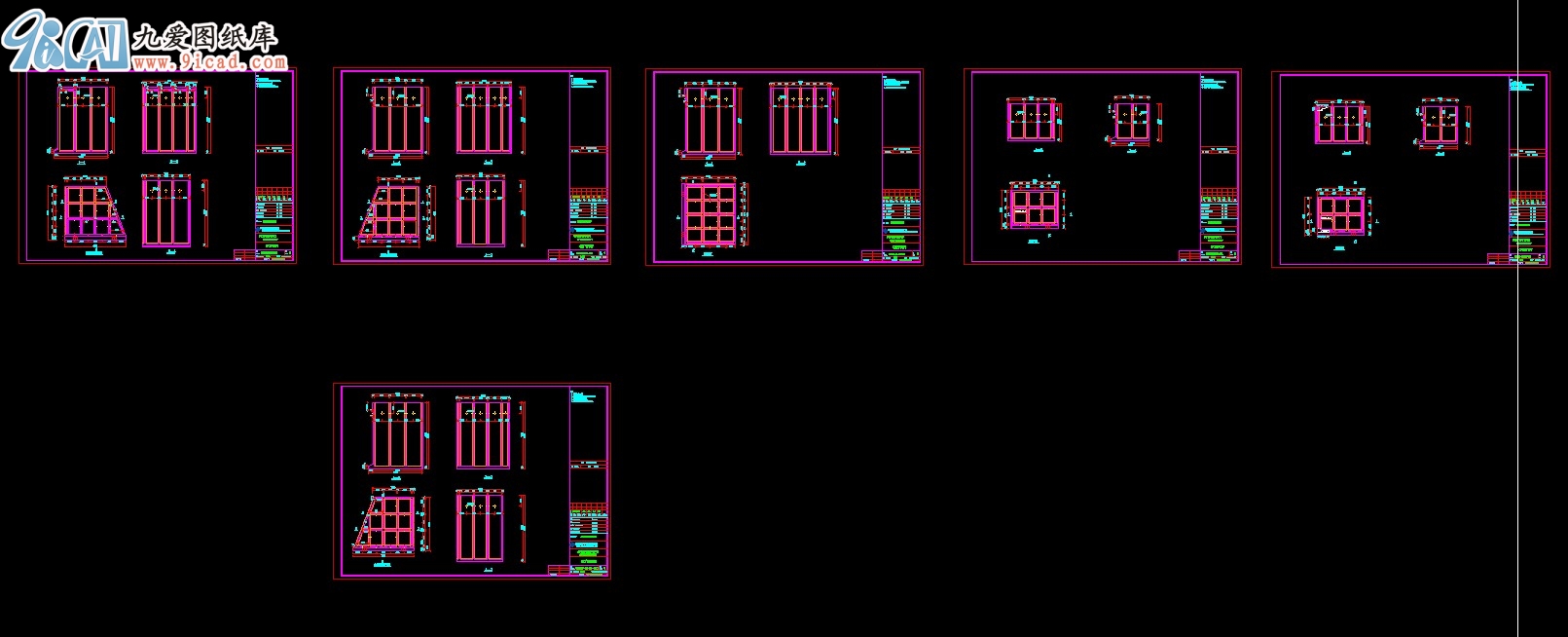

沉箱混凝土沉箱結構圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 沉箱混凝土沉箱結構圖
深基礎的一種。是一個有頂無底的箱形結構（即沉箱工作室）。頂蓋上裝有氣閘，便于人員、材料、土進出工作室，同時保持工作室的固定氣壓。施工時，借助輸入工作室的壓縮空氣，以阻止地下水滲入，便于工人在室內挖土，使沉箱逐漸下沉，同時在上面加筑混凝土。當其沉到預定深度后，用混凝土填實工作室，作為重型構筑物(如橋墩、設備)的基礎。沉箱是有蓋無底、依靠自重或加重、隨著挖土而能自沉的鋼筋混凝土井筒。
井筒的平面形狀可分為圓形、橢圓形和矩形，多用圓形模施工；井筒壁的下端有刃腳。
人工在內部沿筒壁挖土，而由機械設備或半機械設備向井外棄土，有時需水下作業，如遇孤石阻礙下沉，尚需考慮爆破。隨挖隨沉，待地上澆筑的井筒混凝土強度達到要求時即可繼續開挖；井筒自重不足時，應加鋼軌、鐵塊或土袋，達到預定深度時即可封底。 ...
