BX05.00懸臂吊總圖.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- BX05.00懸臂吊總圖.dwg

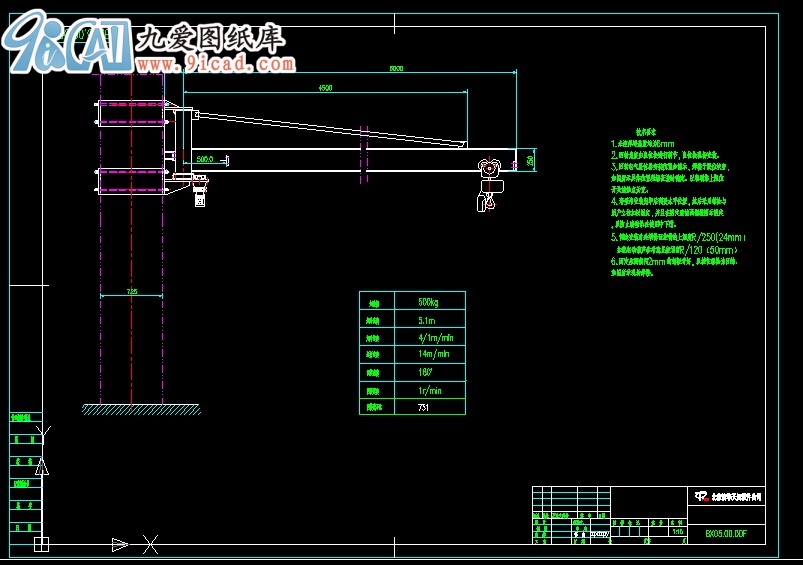

技術要求
1.未注焊縫高度均為6mm
2.回轉角度由限位塊進行調節，限位塊現場安裝。
3.回轉電氣限位器安裝位置如圖示，焊接于限位塊旁，
如圖所示具體位置現場安裝時確定。以順利靠上限位
開關的觸點為宜。
4.墻壁吊安裝完畢后調妥水平位置，然后采用螺栓與
用戶立柱加以固定，并且在固定座的兩側按圖示固定
，以防止墻壁吊在使用中下滑。
5.制造安裝時必須保證旋臂的上翹度R/250(24mm）
如配電動葫蘆參考意見應預留R/120 （50mm）
6.固定座兩側用2mm的鋼板封好，以擋住螺栓為目的。
如圖所示現場焊接。
...
