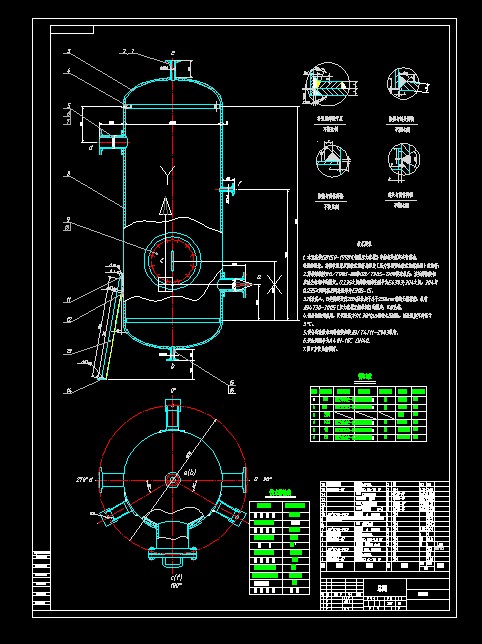

空氣儲罐.dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 空氣儲罐.dwg
1. 本設備按GB150-1998《鋼制壓力容器》中的有關規定進行制造、
檢驗和驗收，并接收國家質量技術監督局頒發《壓力容器安全技術監察規程》的監督；
2.焊接結構按GB/T986-88和GB/T985-1988要求執行，法蘭焊接按相應法蘭標準中的規定。Q235之間焊接用焊條型號為E4303;304之間，304與Q235之間焊接用焊條型號為E308-15。
3.對設備A、B類焊縫進行20％且長度不小于250mm射線無損探傷，執行JB4730-2005《壓力容器無損檢測》的規定；Ⅱ級合格.
4.設備制造完成后，以試驗壓力為1.38Mpa進行水壓試驗，試驗溫度不得低于5°C。
5.設備的涂敷與運輸包裝應按JB/T4711－2003執行。
6.安全閥型號為A41H-16C DN40.
7.管口方位見俯視圖。
...
空氣儲罐.dwg_下載(dwg格式) 機械圖紙
