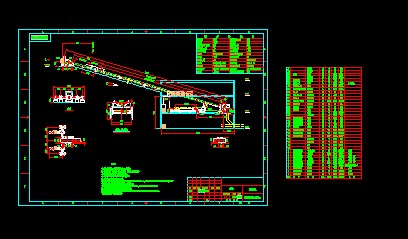

帶式輸送機B800X700m
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1. 本機按《DTII型通用固定式帶式輸送機設計手冊》進行設計。
2. 本機制造按GB/T10595-89《帶式輸送機 技術條件》之規定進行制造。
3. 本機安裝按TJ231(四)-78中之有關規定進行。
4. 安裝設計合格后,機架由使用方涂一道規定顏色的防護油漆。
5. 膠帶采用熱硫化接頭方式,硫化設備需方自備。
6. 輸送機頭部(卸料端)及尾部(進料端)依次安裝10°、20°、30°、35°過渡托輥各一組;上調心托輥從頭部第5組起每隔10組上托輥安裝一組,導料槽下不安裝上調心托輥;下調心托輥從頭部第3組起每隔6組下托輥安裝一組。
7. 輸送機沿檢修走道側配雙向拉繩開關,每隔50米一只;輸送機配兩級跑偏開關,均從距頭部25米起每隔100米安裝一對。
8. 重錘護欄等安全護欄需方安裝時現場制作,不包括在設備報價內。
9. 輸送機機尾應設控制室,盤式制動器集中控制箱安裝于機尾附近的控制室中,盤式制動器液壓站安裝位置根據實際布置要求確定,
10. 除標高以米為單位外其他均以毫米為單位。
...
帶式輸送機B800X700m_下載(dwg格式) 機械圖紙
