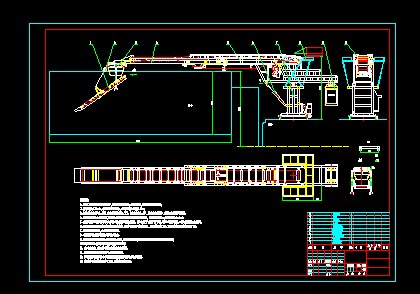

裝船皮帶機總裝圖B650
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術說明：
1、本技術方案是根據需方的要求所作，采用皮帶傳輸的方式；帶寬為650，帶的兩邊有欄桿做導向；
2、輸送速度為1.25m/s，采用電機減速機驅動，主皮帶機輸送功率為5.5kw;
3、主傳動滾筒的直徑為φ320，改向滾筒的直徑為φ320。托滾的直徑為φ89，上托滾間距為500，皮帶機采用螺旋拉緊裝置；
4、伸縮皮帶機為嵌入式安裝方式,采用齒輪齒條傳動的方式對皮帶機進行移位伸縮，電機功率為1.5kw,拖動速度為2.4m/min
5、向上擺動采用雙液壓油缸同步頂升的方式對皮帶機進行向上推伸，使之向上20°或向下10°擺動，液壓缸的行程1100,工作壓力16MPa,推力10T.
6、回轉采用電機驅動回轉支承進行水平旋轉的方式，使整個機構繞軸心線進行旋轉，電機功率約為2.2kw,拖動機架的旋轉速度為0.2轉/min.
7、為了減小配重的體積，本方案采用鑄鐵配重。
8、本方案采用電動葫蘆調整機頭輸送機的角度。
9、電控方式是在躉船上和船倉里面安裝兩處控制點,躉船上安裝控制箱,船倉里面是在裝船皮帶機的頭部懸掛控制盒,
兩處控制點均可以對裝船皮帶機進行控制,并且可以互鎖.
10、為了防止水淋，液壓站和電控柜采用密封的方案設計。
11、皮帶兩側的導向欄桿和操作平臺在現場進行安裝。
12、頭部輸送機的接料部位在現場根據物料輸送的實際情況進行適當的調整。
13、裝船皮帶機的空載總重量為17.8噸，滿載總重量為18.3噸。
...
