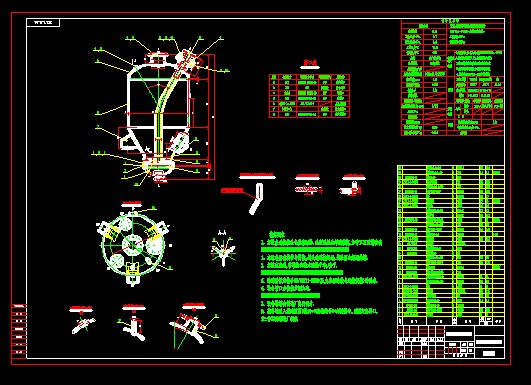

1.0m3倉式氣力輸送泵
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 本設備對接接頭(A類和B類).必須采用全焊透結構,如手工雙面焊確有困難可采用亞弧焊封頂,雙面焊透工藝的單面對接焊.
2. 本設備所有接管與筒體,封頭的連接焊縫,均采用全焊透結構.
3. 水壓試驗后,將罐體內積水清除干凈,吹干.
4. 設備經檢驗合格后,外涂鐵紅醇酸防銹漆兩道.
5. 涂漆質量應符合JB/T4711-2003<壓力容器涂敷與運輸安裝>的要求.
6. 設備管口方位按本圖為準.
7. 本設備的安全閥型號為A28H-16.
8. 設備銘牌由制造廠自行設計.
9. 出料端吸入端建議用3根30*40扁鋼與件24焊接居中,以固定出料口.
注:件22由制造廠揭供.
...
1.0m3倉式氣力輸送泵_下載(dwg格式) 機械圖紙
