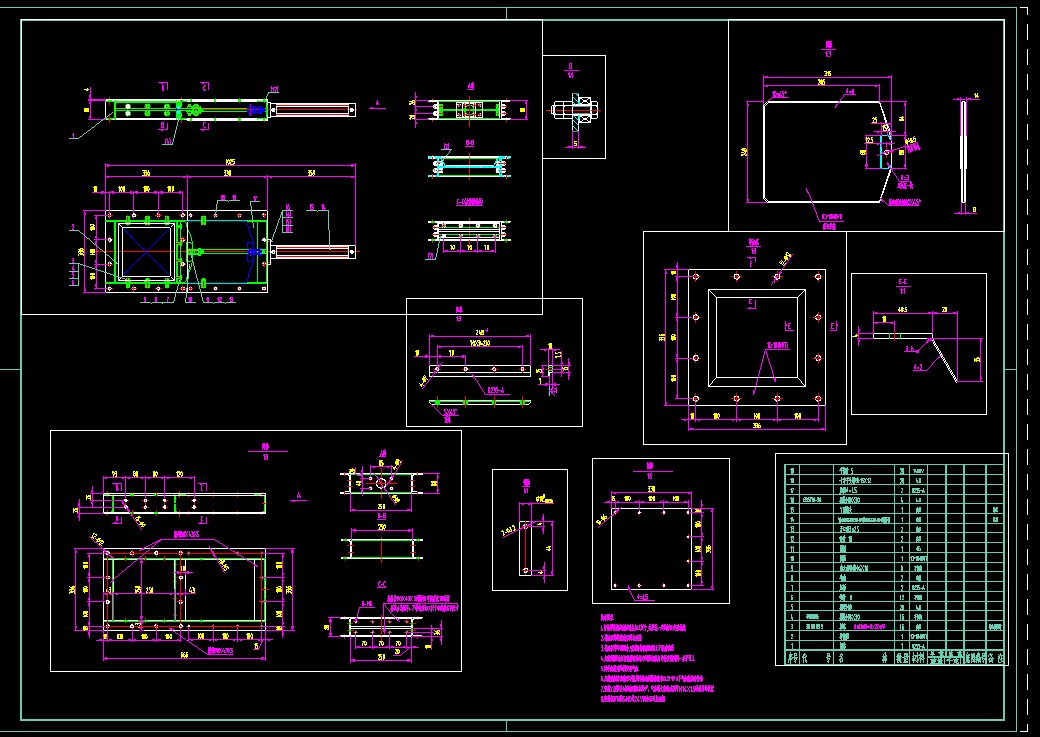

250X250氣動插板閥套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 250X250氣動插板閥套圖.dwg
技術要求
1.閥體焊接前應該檢驗各加工尺寸,并采取一定的矯正變形措施
2.導流板焊接完成后現場組裝
3.導流板為不銹鋼件,噴漆時導流板的面上不能有油漆
4.安裝閥板時應該將所有軸承與閥板接觸點的高度調到同一水平面上
5.閥板安裝完后再安裝氣缸
6.壓裝氈圈時應該以不能用手抽動閥板但能在0.2MPa下氣缸能抽動為準
7.安裝Y型接頭時應該以閥板關嚴、氣缸最大行程來調節M14X1.5的螺母的位置
8.安裝完后配裝SMC的24V兩位五通電磁閥
...
