0.9T-6M 電動吊機圖紙
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 0.9T-6M 電動吊機圖紙

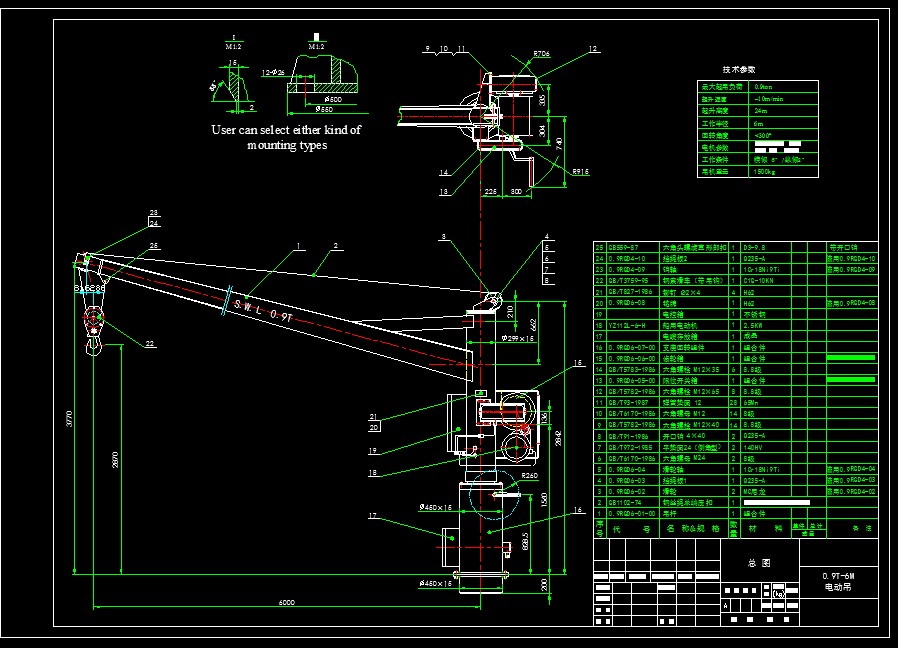

本下載圖紙是一套0.9T吊機圖紙。圖紙包含了產品裝配圖、產品技術參數、產品BOM. 吊機原理: 1、動力裝置由電動機、減速器、離合器、制動器、繩筒及鋼絲繩等組成。電動機為傍磁式單相電容電動機，設計有斷電即制動的機構；電機還裝有熱敏開關，可防止電機過熱而燒毀；減速機為兩級齒輪減速，固連于電機；離合器、制動器與蠅筒裝為一體，但離合器處于脫離狀態時，可實現快速下降，操作制動器可控制下降速度以避免發生沖擊。動力裝置外殼正面所開的圓孔可用來安裝吹風機，用戶可根據需要配備吹風機進行強制冷卻。 2、支架部分由螺桿，千斤螺母及立桿構成的主桿和轉動臂組成。轉動臂可在主桿上轉動360度，在臂端設有行程開關以防操作失誤或按鈕失靈而造成的起吊過位事故。 操作按鈕起動器實現電機正反轉可將鋼絲繩卷繞、放開，并通過支架部分滑輪起吊，下放物件來完成吊運作業。 圖紙僅供參考。歡迎下載。 ...
0.9T-6M 電動吊機圖紙_下載(rar格式) 機械圖紙
