分線盒注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

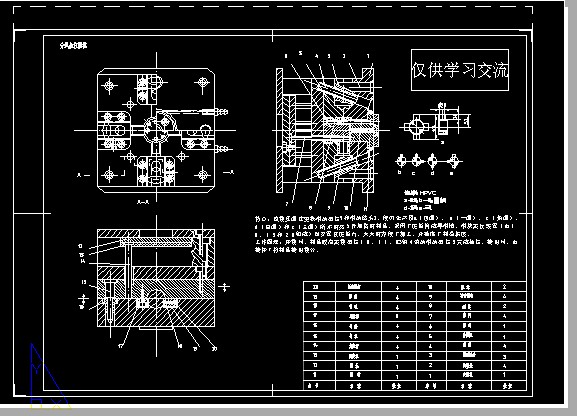

- 特點：該模具通過更換滑動型芯9和滑動堵頭3，便可生產圖a（四通）、ｂ（一通）、ｃ（角通）、ｄ（直通）和ｅ（三通）所示的共５種規格的制品。采用了壓板構成導滑槽，滑塊定位裝置（由１８、１９和２０組成）也安置在壓板內，大大的方便了加工，并確保了制造精度。
工作原理：開模時，制品脫離定模型芯１０、１１，斜銷４帶動滑動型芯９完成抽芯。推出時，由推桿７將制品推出模外。
...
