圓蓋注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

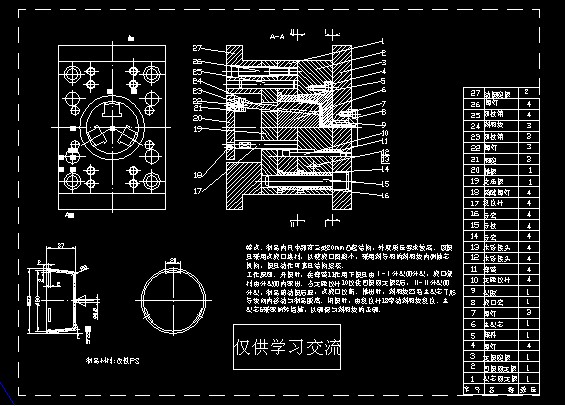

- 特點：制品內孔中部有三處20mm凸起結構，外觀質量要求較高。該模具采用點澆口進料，以使澆口留痕小，采用斜導滑的斜滑塊內側抽芯機構，模具動作可靠且結構緊湊。
工作原理：開模時，在彈簧11作用下模具由Ⅰ-Ⅰ分型面分型，澆口凝料由分型面內取出。當定距拉桿10拉住凹模固定板2后，Ⅱ-Ⅱ分型面分型，制品隨動模后退，點澆口拉斷。推出時，斜滑塊23沿主型芯T形導軌向內移動與制品脫離。閉模時，由復位桿18帶動斜滑塊復位。主型芯6采取防轉措施，以確保與斜滑塊的正確。
...
