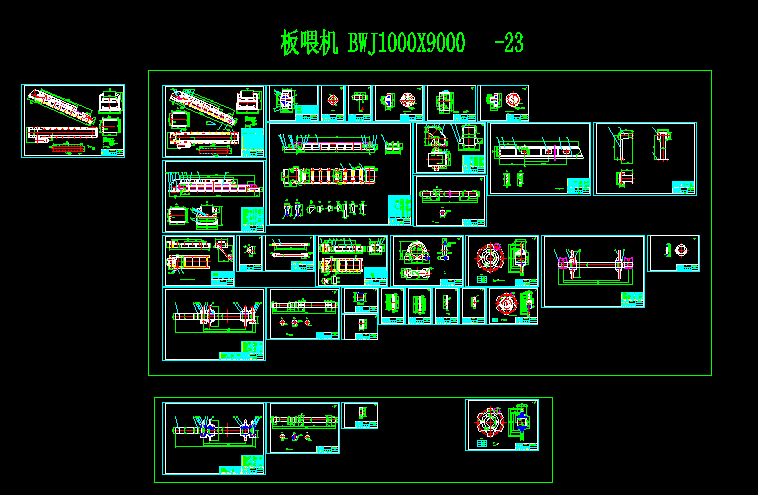

BWJ1000X9000 板喂機套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術性能
1、規 格：B1000X9000mm
2、喂料能力：10-100t
3、鏈板速度：0.01—0.1m/s
4、進料粒度：≤600mm（最大邊長）
5、電 動 機：型號 YVP160L-6
功率 11kw
轉數 970r/min （變頻調速）
6、減 速 機：型號 DFYK360-315
速比 i=315
7、傾 角：23°
8、設備重量：14t
技術要求
1、未注鑄造圓角R5~8，
鑄造斜度1：20。
2、齒表面（R75及R233）淬火處理， HRC40，淬硬層深度1.5-2mm。
技術要求
1.鑄件須經退火處理以消除內應力;
2.未注圓角R2-3,未注倒角2X45°
3.8-∅30H7孔與半聯軸器(二)配作,并作配對標記.
...
