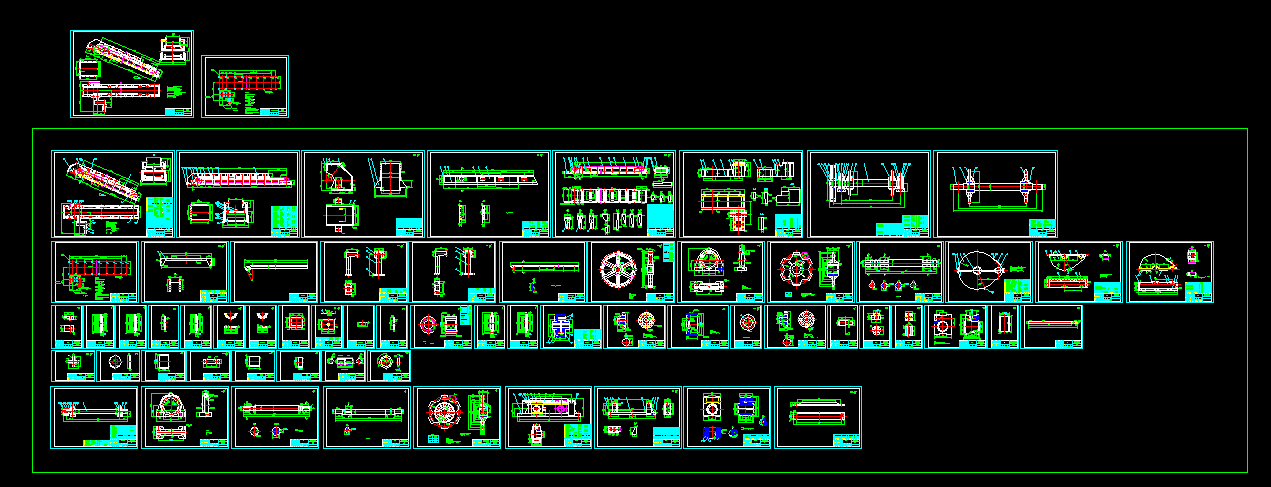

BWJ1000X12160 板喂機套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術性能
1、規 格：BWJ1000X12160mm
2、喂料能力：60-70t
3、鏈板速度：0.05—0.07m/s
4、進料粒度：≤600mm（最大邊長）
5、電 動 機：型號 YVP180L-6
功率 15kw
轉數 970r/min （變頻調速）
6、減 速 機：型號 QJS-D400-100
速比 i=100
7、傾 角：23°
8、設備重量：26.2t
說明：
1、基礎垂直載荷
1#--3#孔 70KN/m
3#--9#孔 50KN/m
9#--14#孔 90KN/m
傳動基礎 40KN/m
2、基礎動載系數：1.5
3、傳動基礎以減速機低速軸中心為中心，仍保持水平狀態布置
...
