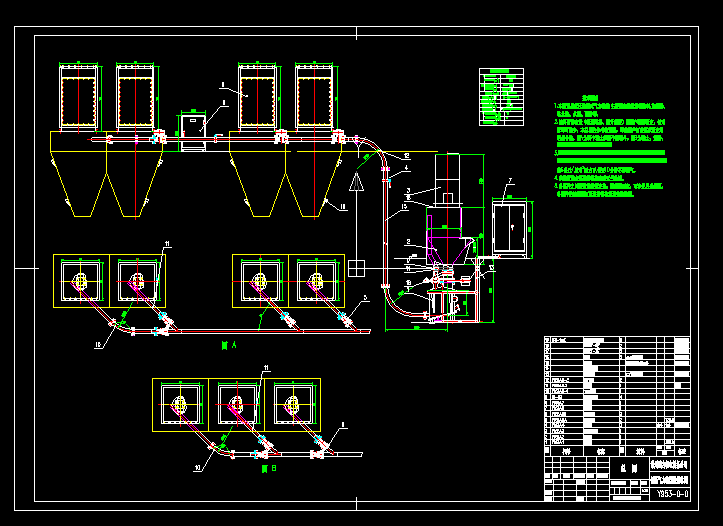

低壓氣力輸送裝置
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本裝置是低壓沸騰式氣力輸送,主要用來輸送粉狀物料,如煤粉、粘土粉、水泥、面粉等。
2.輸料管的布置（輸送距離、提升高度）視用戶現場而定，但彎管盡可能少，本總圖為參考布置圖，可由用戶訂貨要求而定卸料點個數。圖A為兩個粘土和兩個煤粉斗，圖B為粘土、煤粉、淀粉料斗（根據布置圖選擇）。
3.本裝置各部件的安裝處參見使用說明書中的各項規定，但要求密封性好，保證輸送穩定可靠。在安裝完畢后須進行密封試驗，在6公斤/厘米2壓力下,保證10分鐘不得漏氣。
4.本裝置的全部外露部分應噴天蘭色漆。
5.各部件之間硬管及軟管連接，視現場而定，可參見各系統圖，各部件的地腳螺釘及連接件在現場安裝裝配。
...
低壓氣力輸送裝置_下載(dwg格式) 機械圖紙
