GXS1630琴弦細粒分級篩
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.篩箱兩側板互相平行，且垂直上下橫梁，平行度垂直度誤差不大于0.2mm。
2.各部螺栓應緊固可靠，不允許松動，符號 為高強度螺栓。
3.上篩網必須張緊可靠，各拉點應拉力一致，不得使篩網拉扭變形；下琴弦篩網應張緊適度，不應有過松過緊現象，篩絲應進入支承槽板，槽中不允許有跳槽或錯槽現象。
4.2-φ295 孔應同鏜，同軸度不大于0.1mm；12-φ17 應與軸承座.軸承座固定套孔同鉆.擴.鉸。
5.篩箱組裝后形狀應規整，對角線誤差不應大于2mm。
6.篩網縱向支承梁應等高，并對稱于中心。
7.未注焊縫高為最小板厚，不允許有過焊.缺渣.夾渣等缺陷。
8.拉勾座待篩網張緊后焊固。
技術要求
1.每個軸承在裝配前應嚴格清洗干凈,軸承內先加好1.每個軸承在裝配前應嚴格清洗干凈,軸承內先加好
2.有配合部分不得硬性歪斜擊打，應均勻.對稱正確裝配，振動器組裝后應運轉靈活，不得有憋勁.卡住和阻滯，不得有磨蹭等異常聲響。
3.序號10.11兩件裝配時應保證迷宮間隙正確，迷宮間不得有磨蹭現象。
4.運轉八小時后，軸承溫度不得大于75°C。
5.軸承座與篩框固定螺栓帶 者為鉸制孔螺栓，不帶符號者為大六角型高強度螺栓。
...

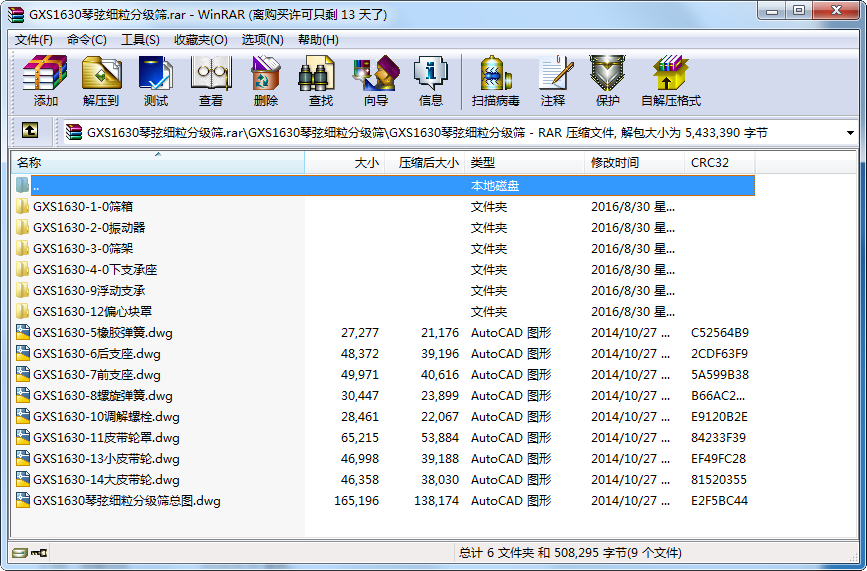

GXS1630琴弦細粒分級篩_下載(rar格式) 機械圖紙
