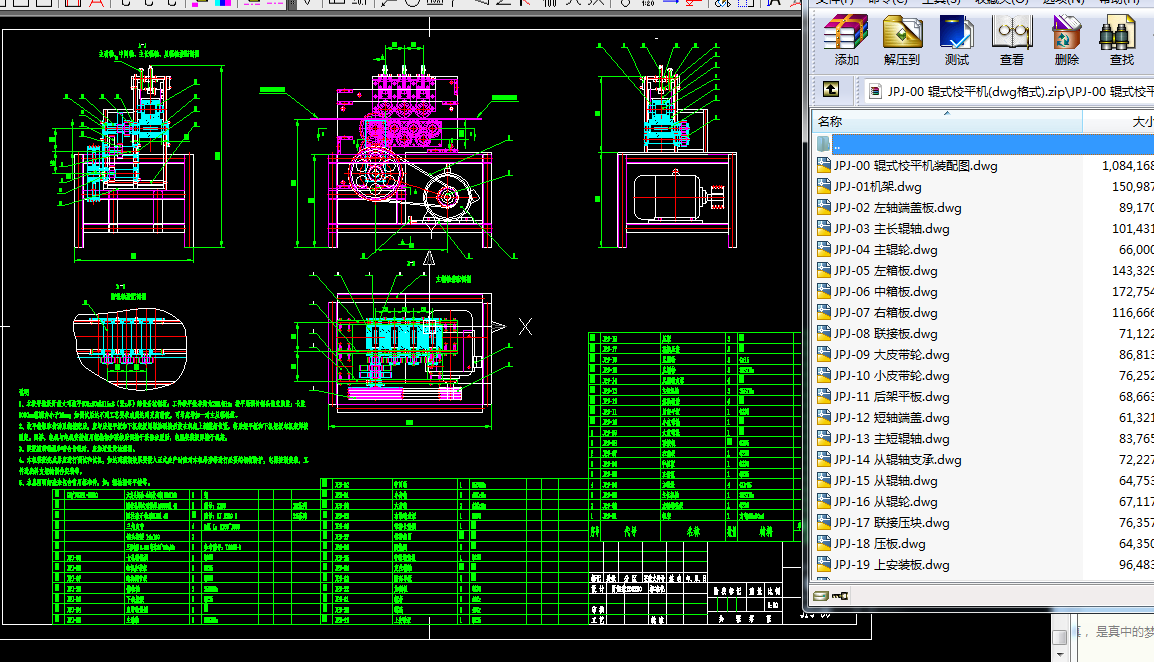

JPJ-00 輥式校平機(dwg格式)
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- JPJ-00 輥式校平機(dwg格式).zip
說明
1、本校平機設計最大可校平100x10或115x8（寬x厚）的長條狀鋼板；工件校平效率約為20M/Min；校平后預計鋼條的直線度：長度1000mm范圍內小于10mm；如調試后達不到工藝要求或需達到更高精度，可考慮增加一對主從輥輪組。
2、校平輪組和傳動系統裝配后，應與后架平板和下機架板用螺栓聯接后放在機架上調整好位置，將后架平板和下機架板與機架焊接固定。同樣，電機與電機安裝板用螺栓初步聯接后調整于最佳位置后，電機安裝板焊接于機架。
3、裝配滾動軸承和嚙合齒輪時，應加適量黃油潤滑。
4、本機裝配完成后應進行調試和試機，如達到預期效果要投入正式生產時應對本機外形等進行必要的鋼板防護，電器控制安裝，工件進出料支架的制作安裝等。
5、本總圖明細表未包含常用標準件，如：螺栓螺母平鍵等。
全套生產圖紙 ...
