立軸矩臺平面磨床夾具圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

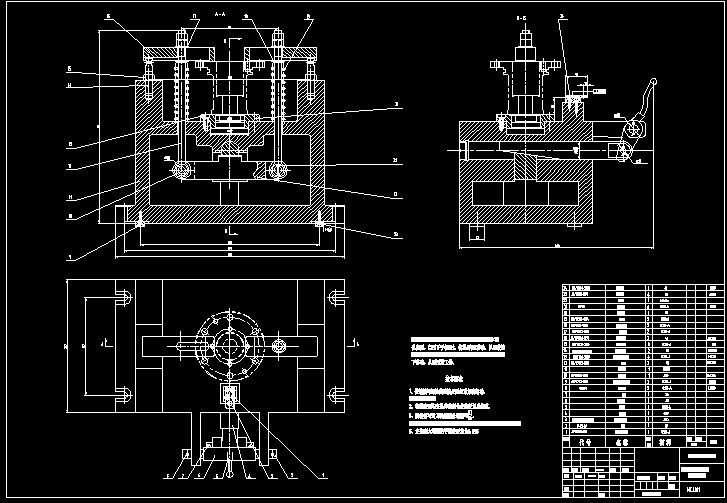

- 本夾具是在立軸矩臺平面磨床上加工填料箱蓋∅60
孔底面，當壓下手柄5時，楔塊4向里移動，從而使連
板22向下移動，通過鉸鏈軸10與螺栓11帶動壓板16向
下移動，從而壓緊工件。
技術要求
1、鉸鏈軸與螺栓的連接處要經常加潤滑油，
防止生銹。
2、楔塊表面與夾具體的配合處應經調質處理。
3、圓柱銷與對刀塊的配合選用∅5H7/n6。
4、定位套大端面與夾具體底面的平行度要求為 0.012。
5、定位套大端面的平面度要求為0.015
...
立軸矩臺平面磨床夾具圖_下載(dwg格式) 機械圖紙
