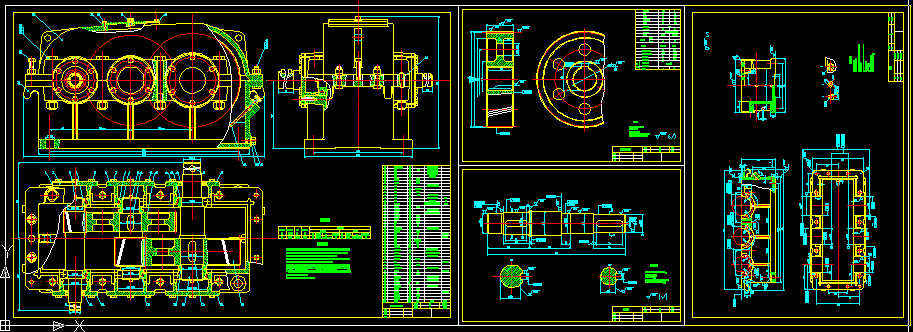

二級齒輪減速器全套圖紙
  • 該文件為dwg格式
  • 文件大小: 348.91 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-07-27
  • 發 布 人: 1376370941
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 二級齒輪減速器全套圖紙
  • 二級齒輪減速器全套圖紙
    輸入功率 5.4kw
    輸入轉速 1440
    總傳動比 13.75
    m 2
    z2/z1 116/27
    m 3
    z2/z1 80/25
    1.裝配前,所有零件用煤油清洗,不允許有任何雜物存在,內壁和齒輪等未加工表面涂上不被全損耗系統 用油腐蝕的涂料兩次。箱體外表面先后涂底漆和顏色油漆。
    2.嚙合側隙用鉛絲檢驗不小于0.154,鉛絲不得大于最小側隙的4倍。
    3.用涂色法檢驗斑點。按齒高接觸斑點占有效齒面高度的20%-40%,按齒長接觸斑點長度占齒寬35%。必要時可用研磨或刮后研磨以便改善接觸情況。
    4.應調整軸承間隙,軸承內圈應緊貼軸肩,要求縫隙不能通過0.05mm厚的塞尺。對于Φ40、Φ45軸承,軸承游隙為0.05-0.1,對Φ55軸承,軸承游隙為0.08-0.015。
    5.檢驗減速器剖分面、各接觸面及密封處,均不許漏油。剖分面允許涂以密封油漆或水玻璃,不允許使用任何填料。
    6.機體內加L-AN32潤滑油至規定高度。
    ...
