二級齒輪減速器（含裝配 軸 齒輪）
- 文件介紹：

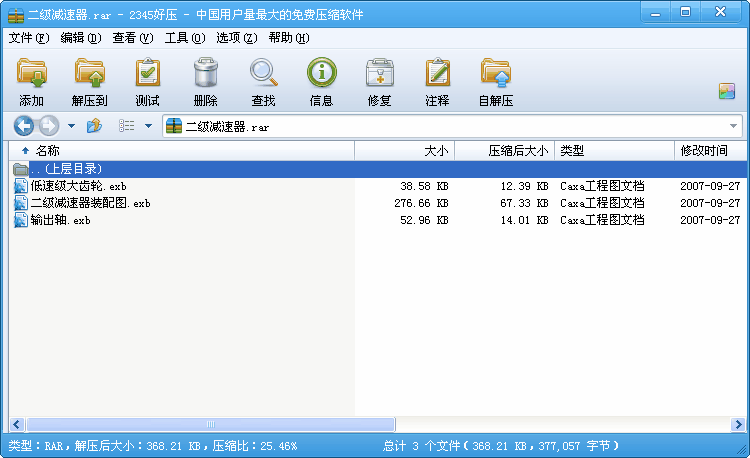

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 二級齒輪減速器（含裝配 軸 齒輪）
1、功率：6.13kW；
2、高速軸轉速：970r/min；
3、傳動比：11.29
1、在裝配之前，所有零件用煤油清洗，滾動軸承用汽油清洗，機體內不許有任何雜物存在。內壁涂上不被機油侵蝕的涂料兩次。
2、嚙合側隙Cn之大小用鉛絲來檢驗，保證側隙不小于14，所用鉛絲不得大于最小側隙四倍。
3、用涂色法檢驗斑點，按齒高接觸斑點不少于45%；按齒長接觸斑點不少于60%。必要時可用研磨或刮后研磨改善接觸情況。
4、調整、固定軸承時應留有軸向間隙：φ40時為0.05～0.1，φ65時為0.1～0.19。
5、檢查減速器剖分面、各接觸及密封處均不漏油。剖分面允許涂以密封油或水玻璃，不允許使用任何填料。
6、機座內裝45號機油至規定高。
7、表面涂灰色油漆。 ...
二級齒輪減速器（含裝配 軸 齒輪）_下載(rar格式) 機械圖紙
