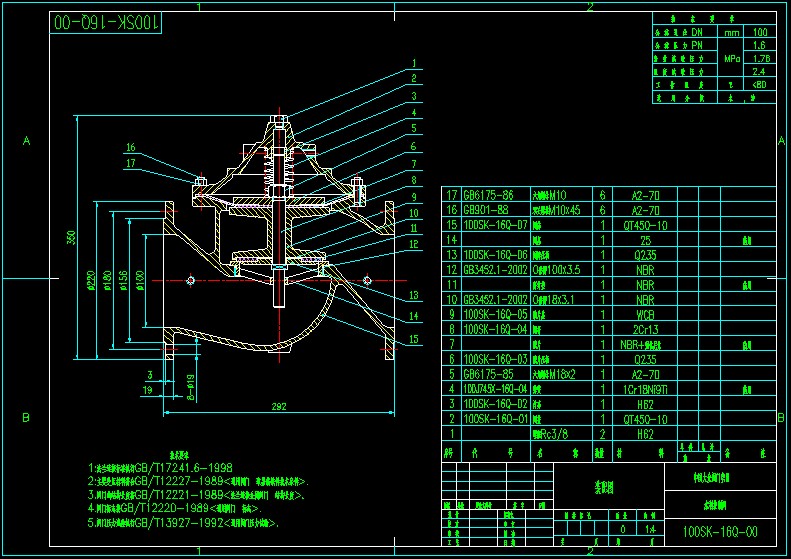

100 SK-16Q水利控制閥全套圖紙
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 100 SK-16Q
水力控制閥就是用水壓控制的閥門，它由一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成。根據使用目的、功能入志氣的不同可演變遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、泄壓閥、水力電動控制閥等。水力控制閥分隔膜型型和活塞型兩類，工作原理相同，都是以上下浮壓力差△P為動力，由導閥控制，使隔膜（活塞）液壓工差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值就大于下方的壓力值，所以會把主閥閥盤壓到完全關閉的位置；當隔膜（活塞）上方控制室內的壓
力值處于入口壓力與出口壓力中間時，主閥閥盤就處于調節狀態，其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的壓力并隨它的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥盤調節位置。
...
100 SK-16Q水利控制閥全套圖紙_下載(rar格式) 機械圖紙
