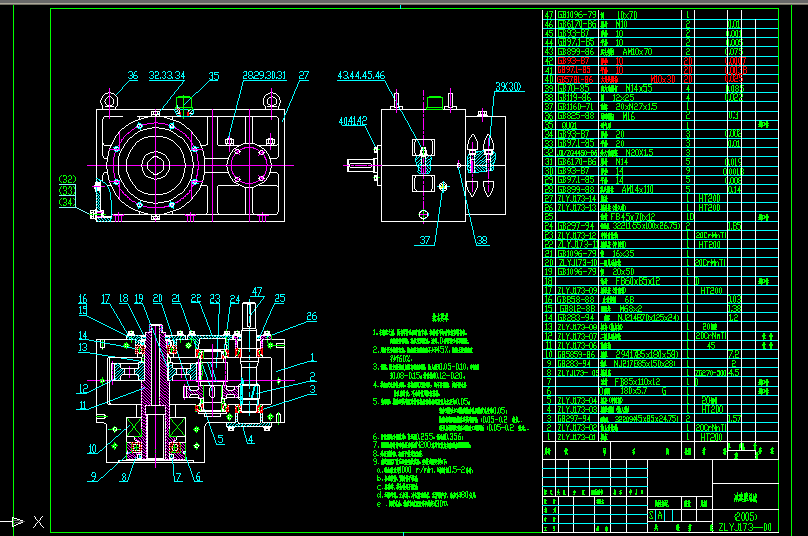

減速器總成 ZLYJ173--00
  • 該文件為dwg格式
  • 文件大小： 125.75 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-19
  • 發 布 人： 2303143778
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 減速器總成 ZLYJ173--00

  • 技術要求
    1。在裝配之前，所有零件必須清洗干凈，機體內不許有任何雜物存在。內壁涂防銹漆，軸承浸潤滑油，油封、0形圈涂少許潤滑脂。
    2。用涂色法檢驗斑點，按齒高接觸斑點不少于45%；按齒長接觸斑點不少于60%。
    3。調整、固定軸承時應留有軸向間隙：輸入軸為0.05-0.10；中間軸為0.08-0.15；輸出軸為0.12-0.20。
    4．檢查減速器剖分面，各接觸面及密封處，均不許漏油．剖分面允許 涂以密封膠，不允許使用任何填料．
    5．裝配后：箱體連接端面對輸出軸回轉軸線的垂直度允差為:0.05； 箱體連接止口對輸出軸內孔同軸度允差為:0.05；輸出軸端面比箱體連接端面低 :0.05-0.2 毫米。軸承座端面比箱體連接止口端面低 :0.05-0.2 毫米。
    6．齒輪副最小側隙為：高速級0.255，低速級0.356；
    7．潤滑油牌號為中極壓齒輪油N200或其它粘度相似的優質潤滑油；
    8．外表面除銹、打磨平整并涂油漆．
    9．減速器出廠前應進行空載試驗，空載試驗要求如下：
    a．輸入轉速為1000 r/min，運轉時間0.5-2小時；
    b．各連接件、緊固件不松動；
    c．各油封、接合件處不漏油；
    d．運轉平穩，無卡滯、沖擊震動現象，無異常聲音，噪音小于80分貝；
    e ．潤滑充分，軸承和油池溫升不得超過30℃。 ...
