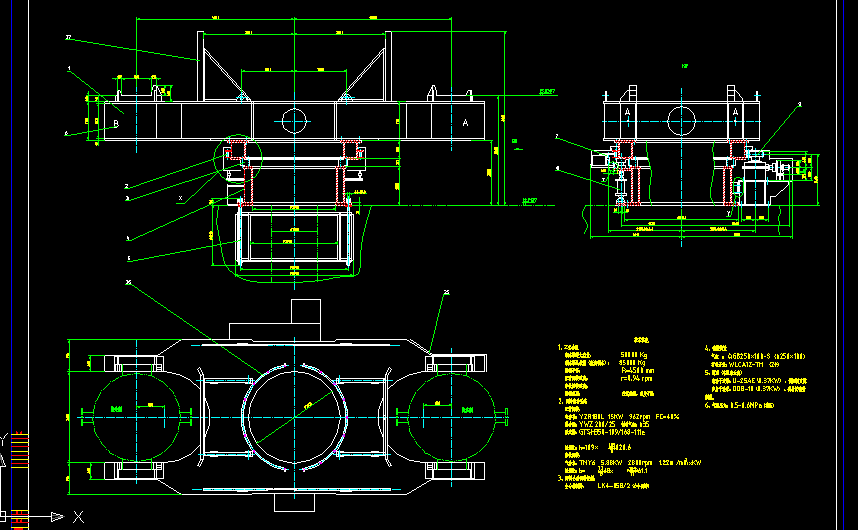

鋼水罐回轉臺
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術性能
1、工藝參數
鋼水罐最大容量： 50000 Kg
鋼水罐總質量（裝滿鋼水）： 85000 Kg
回轉半徑： R=4500 mm
正�；剞D(zhuǎn)速度： r=0.94 rpm
事故回轉速度：
回轉范圍： 任意旋轉，角度不限
2、回轉傳動系統
正常回轉：
電動機：YZR180L 15KW 962rpm FC=40%
制動器：YWZ 200/25 制動氣缸：φ35
減速器：GTSH350-109/168-111e
總速比：i1=109* ≈1020.6
事故回轉：
氣動機：TMY6 5.88KW 2800rpm 1.22m /min*KW
總速比：i2= *168* ≈5961.1
3、回轉臺的回轉控制：
主令控制器： LK4—058/2（6個回路）
4、鎖緊裝置
氣缸 ： QGB250*100-S （φ250*100）
行程開關：WLCA12-TH （2個）
5、潤滑（本圖未示出）
電動干油泵：U-25AE（0.37KW） ，供回轉支撐
多點干油泵：DDB-10（0.37KW） ，供針輪噴射潤滑。
6、氣源壓力：0.5-0.6MPa（穩壓）
...
鋼水罐回轉臺_下載(dwg格式) 機械圖紙
