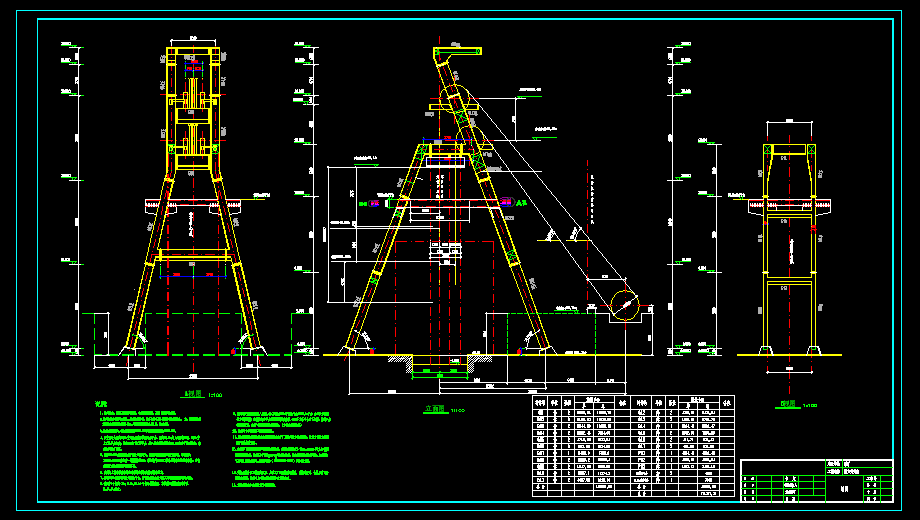

煤礦井架總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.該井架主、副腿及橫聯連系梁，均為箱形構件，采用自動焊接成形。
2.該井架構件鋼材均采用Q235B型碳素結構鋼，并符合GB/T700-1988中的標準要求。 主、副腿及橫聯連系梁主鋼板厚度為16~18mm,其他輔助筋板為8、10、12、14mm四種。
3.該井架設計依據為：鋼結構設計規范GB50017-2003和建筑抗震設計規范GB50011-2001。
4.該井架最大標高36.5m為天輪安裝和檢修起吊平臺，標高30.45m為上天輪軸心線，29.8m為上天輪平臺高度，標高25m為下天輪平臺，井口進車端軌面標高±0.000相當于絕對標高，數值由建設方自定。
5.構件G01~G04箱形截面由下而上逐漸增大，箱形四面鋼板內均有立筋板，每間隔約1800mm~2000mm內均有一道橫筋板加強，副腿構件G10~G12箱形結構與主腿基本相同，只有截面尺寸和所用鋼板厚度不同。
6.該井架上輔助橫聯接梁均為采用鋼板扣成箱形焊接結構。
7.標高18.5m細虛線為鑿井天輪平臺，留出此空間由鑿井施工方布置安排各穩車天輪。
8.該圖中3個標高（ 25m,29.8m,36.5m）平臺用材料重量，在構件用材料重量表中以P01、P02、P03標示。
9.該圖中沒畫出井架行人爬梯。行人爬梯由+25m下天輪平臺至+36.5m平臺，分三段采用角鋼和鋼板制作，爬梯轉向點平臺采用槽鋼橫梁支承。+25m下天輪平臺以下爬梯，待井口房標高確定后，由井口房頂面順立架布置。（本圖未包括立架）
10.局部尺寸和用材料可據情況調整。
11.緩沖裝置和托罐裝置待立架安裝時由生產廠家和建設方現場安裝，設計方設計立架時只留出此安裝空間。
...
