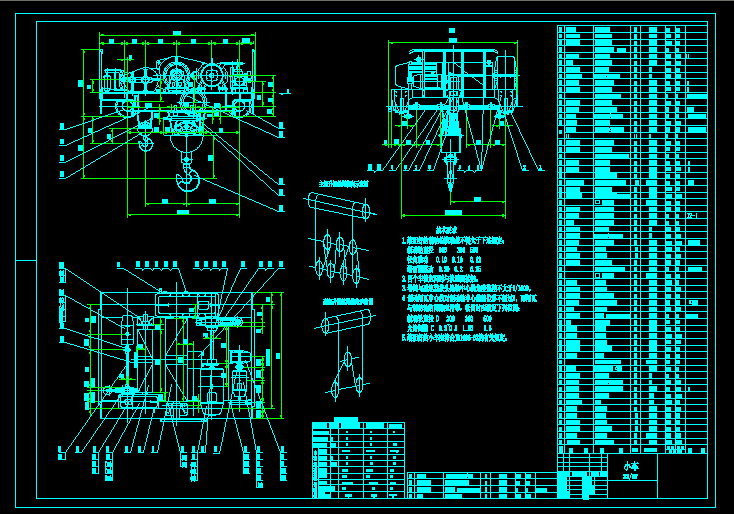

小車 32-5T
- 文件介紹：
- 該文件為 DWG 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配好的制動輪跳動量不得大于下述規定：
制動輪直徑 200 300 500
徑向跳動 0.10 0.10 0.12
端面園跳動 0.20 0.2 0.25
2.四個車輪應同時與軌道面接觸。
3.卷筒與減速器接頭處軸中心線角度偏差不大于1/1000。
4.制動閘瓦中心線對制動輪中心線的位移不超過3，兩閘瓦與制動輪的間隙應相等，松閘時應滿足下列范圍：
制動輪直徑 D 200 300 500
允許間隙 C 0.3~0.5 1.25 1.6
5.裝配好的小車應符合JB1036-32的有關規定。 ...
小車 32-5T_下載(DWG格式) 機械圖紙
