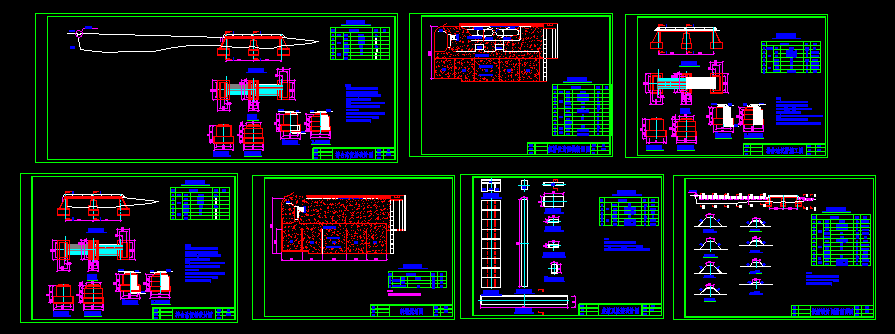

拌合站便橋設計套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 附注：
1.本圖尺寸除注明者外均以厘米計.
2.工字鋼之間的間距50cm；搭接長
度50cm.間隔2.5m左右用槽鋼焊接，
以增強其橫向穩定性。
3.橋面滿鋪槽鋼，槽鋼和工字鋼焊接成 為一個整體，增強橋的橫向剛度和縱
向剛度；
4.保護層厚度為25mm，本圖中沒有標出。
5.枕梁及蓋板的詳細圖詳見T02；
6.路基地段填方詳見T03;
附注：
1.本圖尺寸除注明者外均以厘米計.
2.工字鋼之間的間距50cm；搭接長
度50cm.間隔2.5m左右用槽鋼焊接，
以增強其橫向穩定性。
3.橋面滿鋪槽鋼，槽鋼和工字鋼焊接成為一個整體，
增強橋的橫向剛度和縱向剛度；
4.鋼筋保護層厚度為25mm，在本圖中沒有標出。
附注：
1.本圖尺寸除注明者外均以厘米計.
2.工字鋼之間的間距50cm；搭接長
度50cm.間隔2.5m左右用槽鋼焊接，
以增強其橫向穩定性。
3.橋面滿鋪槽鋼，槽鋼和工字鋼焊接成 為一個整體，增強橋的橫向剛度和縱
向剛度；
4.保護層厚度為25mm，本圖中沒有標出。
5.枕梁及蓋板的詳細圖詳見T02；
6.路基地段填方詳見T03;
...
