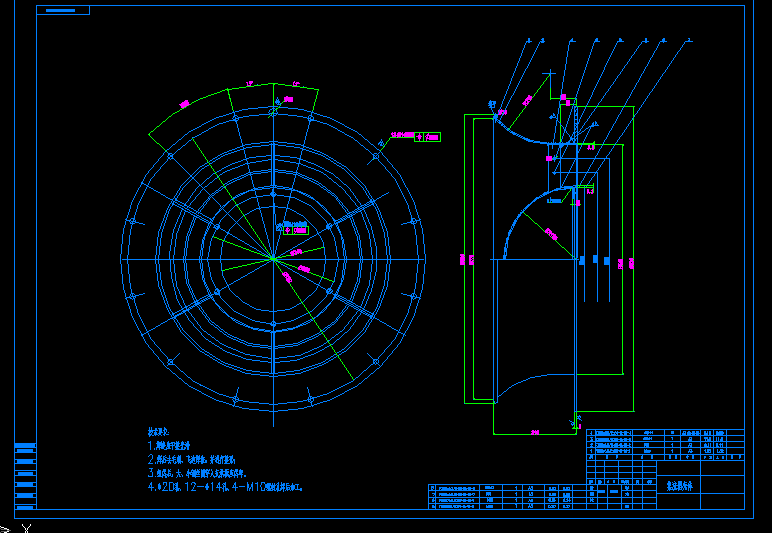

集流器殼體
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求：
1.焊縫應平整光滑
2.焊后去毛刺、飛邊焊渣，并進行整形；
3.組焊后，大、小鋼絲圈穿入支承板應焊牢。
4.φ20孔、12-φ14孔、4-M10螺紋孔焊后加工。
安裝在旋轉構件上的電阻應變計和測量儀器之間，用來傳遞旋轉構件的應變信號的器件，又稱引電器。它分為接觸式集流器和非接觸式集流器兩類。接觸式集流器是用接觸電阻較低的材料制成和構件一起旋轉的動環和固定不動的定環，利用它們之間的滑動接觸來傳遞信號。常用的接觸式集流器有：拉線式集流器、水銀集流器和炭刷集流器三種。非接觸式集流器是用線圈通過電磁感應傳遞信號，又稱為感應式集流器。
構件的應變轉換成為電阻應變計上的電阻變化是很小的，所以要求集流器的接觸電阻非常小,否則,接觸電阻的變化所產生的噪聲信號會影響測量結果。拉線式集流器因為接觸電阻較大，一般只用于水輪機的葉片或直升飛機的螺旋槳等低轉速構件的應變測量。由于水銀有毒，一般情況下不宜使用水銀集流器。感應式集流器沒有接觸電阻的干擾問題，但有磁阻，它要求動環和定環的間隙嚴格等距，制造比較困難。因此，通常采用炭刷集流器,它和電機中的電刷裝置相似,但其接觸電阻比電刷要小得多,一般采用含銀石墨作炭刷,用銀材料作動環。炭刷集流器的使用轉速可高達每分鐘3萬轉以上。 ...
