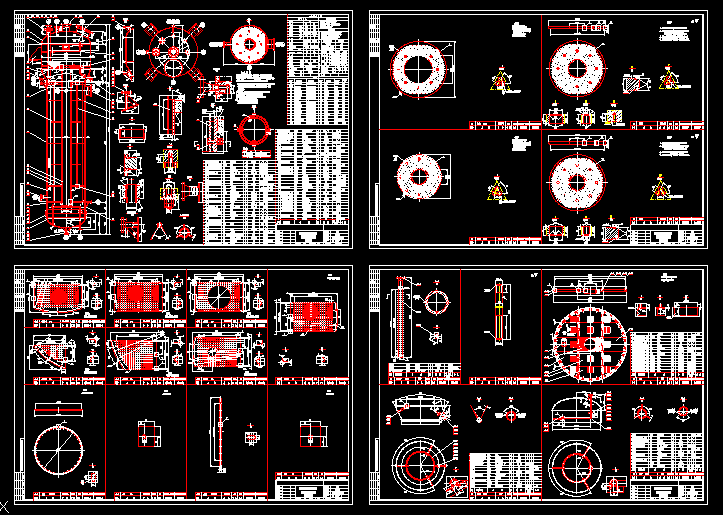

管殼式余熱鍋爐套圖 DN1400X4500
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 本換熱器管束按GB151-1999<<管殼式換熱器>>中的I級進行制造,試驗和驗收.
2. 換熱管的標準為GB/T8163-1999,其外徑偏差為±0.20mm,壁厚偏差為 +12%-10%
3. 本設備的主要受壓元件材質必須復驗,復驗的內容至少包括每批材料的力學性能 和冷彎性能,每個爐批號的化學成分.16MnR材料應符合GB/T6654-1996的規定. 筒體及封頭用鋼板應逐張進行超聲波探傷檢查,質量等級不低于JB4730-94規 定中的II級合格.
4. 本設備的油漆、包裝和運輸按JB2536-80中的規定,碳鋼表面涂防銹漆二道.
5. 本設備安裝完畢后應進行靜電接地保護,接地電阻不大于10歐姆.
6. 本設備的安全閥應選用彈簧封閉全啟式安全閥,開啟壓力為0.58MPa.
注:1. 上封頭的圖樣名義厚度已13%包括沖壓減薄量.
2. 下封頭的圖樣名義厚度已12%包括沖壓減薄量.. ...
