加熱爐管路總圖
  • 該文件為dwg格式
  • 文件大小： 795.94 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-31
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

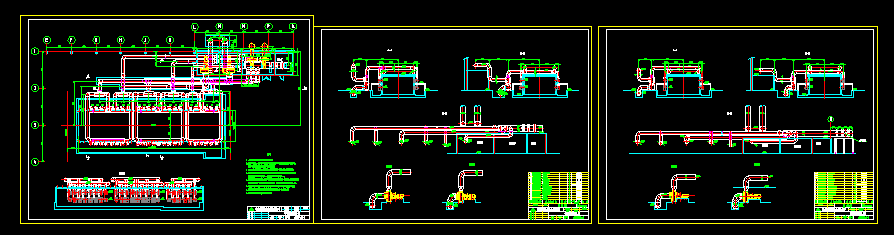

  • 加熱爐管路總圖

  • 技術要求
    1.±0為車間內地坪標高,圖上標高以此為基準計算;
    2.除法蘭連接處外,一律采用手工電弧焊,連續焊縫,焊條為 E43,焊腳高度為被焊件之最小壁厚;焊縫應平直,光滑,飽滿,不得有漏焊,氣泡,砂眼等缺陷;
    3.DN200以下管道的彎頭三通等管件除圖示放散取樣管道外一律采用鋼制品并與管道焊接;
    4.管道上的法蘭連接處一律加襯墊.襯墊材料為"浸過二硫化 高溫油或紅鉛油的石棉板或石棉繩",襯墊厚度:小于DN450的管道3mm;等于大于DN450的管道5mm;
    5.空煤氣管道制作安裝完畢后,均應進行嚴密性試驗.空氣管道試驗壓力為 15000Pa,不得有明顯泄漏.煤氣管道試驗壓力為 37000Pa,每小時泄漏率小于 1%為合格.執行標準為GB6222-86;
    6.冷介質管道按下述程序進行油漆作業:先除銹,然后刷紅丹二遍,面漆二遍,面漆顏色按工廠規定.
    7.廢氣管道與鋼煙囪按下述程序進行油漆作業:先除銹,然后刷紅丹二遍,鋁粉漆二遍,
    8.連接螺栓每套包括螺栓1只,螺母1只及墊圈2只. ...
