凸緣聯軸器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

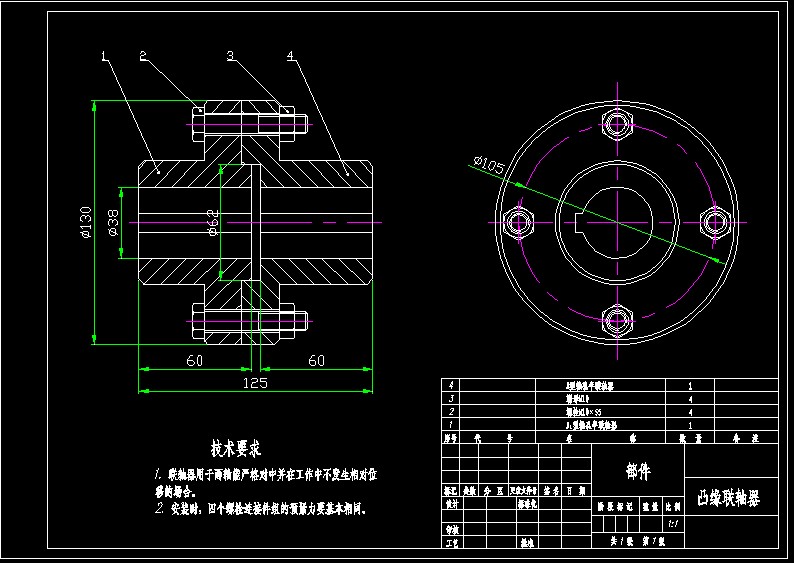

- 凸緣聯軸器
技術要求
1. 聯軸器用于兩軸能嚴格對中并在工作中不發生相對位移的場合。
2. 安裝時，四個螺栓連接件組的預緊力要基本相同。
屬于剛性聯軸器，是把兩個帶有凸緣的半聯軸器用普通平鍵分別與兩軸連接，然后用螺栓把兩個半聯軸器連成一體，以傳遞運動和轉矩。這種聯軸器有兩種主要的結構形式：①靠鉸制孔用螺栓來實現兩軸對中和靠螺栓桿承受擠壓與剪切來傳遞轉矩；②靠一個半聯軸器上的凸肩與另一個半聯軸器上的凹槽相配合而對中。連接兩個半聯軸器的螺栓可以采用A級和B級的普通螺栓，轉矩靠兩個半聯軸器結合面的摩擦力矩來傳遞。
凸緣聯軸器的材料可用灰鑄鐵或碳鋼，重載時或圓周速度大于30米/秒時應用鑄鋼或鍛鋼。
凸緣上各螺栓根據傳遞轉矩的大小，可全部采用鉸制孔用螺栓，或一半采用鉸制孔用螺栓，另一半用普通螺栓 ...
