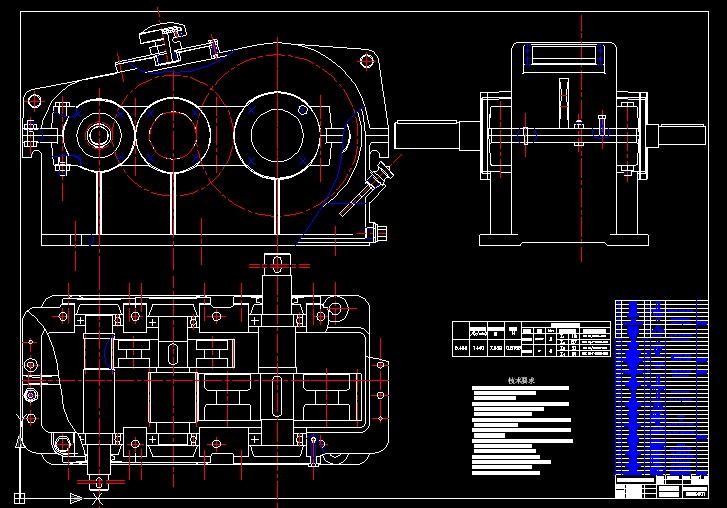

輪邊減速器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 裝配前，所有零件清洗干凈，裝配時輪邊減速器的內腔注入潤滑油。
2. 輪邊減速器中齒輪用著色法進行檢查，其接觸區在齒長方向不小于60%，齒高方向不小于45%，接觸區應發布于分度圓與齒面交線兩側，最小齒側間隙為0.228.試驗運轉后拆開后檢查應滿足上述要求（指接觸斑點）。
3. 輪邊減速器比：4.875.
4. 潤滑:自左右輪轂注油，至橋殼油位塞溢出為準，潤滑油：85W90重負荷車輪齒輪油（GL-5）。
5. 輪邊支承軸軸承應轉動靈活。
6. 外表面涂與整機同色的油漆。
7. 滾針分組選配，同組內滾針最大與最小直徑差不超過0.005，徑向間隙不大于0.02-0.03.
...
輪邊減速器_下載(dwg格式) 機械圖紙
