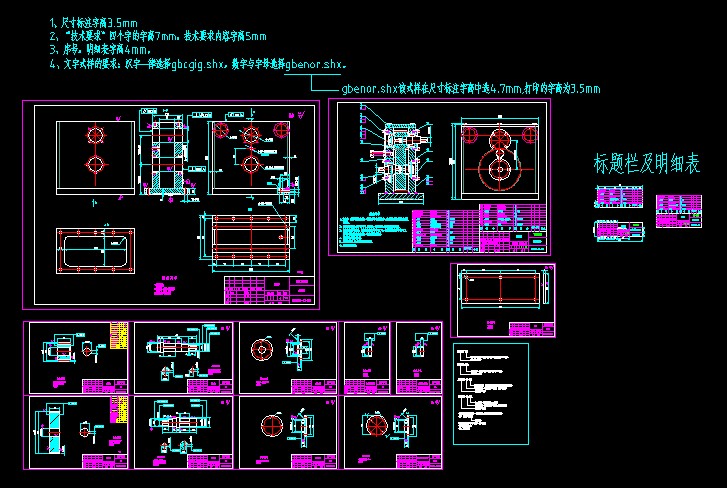

減速器部件 NJGC03
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、尺寸標注字高3.5mm
2、“技術要求”四個字的字高7mm，技術要求內容字高5mm
3、序號，明細表字高4mm。
4、文字式樣的要求：漢字一律選擇gbcgig.shx，數字與字母選擇gbenor.shx。
gbenor.shx該式樣在尺寸標注字高中選4.7mm,打印的字高為3.5mm
技術要求
1.銳角倒鈍
2.焊接件，焊后時效處理
3.焊接處不得有虛焊
技術要求
1、裝配前，全部要用煤油清洗，箱體內不許有雜物存在。在內壁涂兩次不被機油侵蝕的涂料。
2、用鉛絲檢驗嚙合側隙不小于0.16MM，鉛絲不得大于最小側隙的四倍。
3、用涂色法去檢驗斑點。齒高接觸斑點不小于40%；齒長接觸斑點不小于50%,必要時可用研磨或刮后研磨，以便改善接觸情況。
4、調整軸承應留合理間隙。
5、箱體內裝HJ-N68潤滑至規定高度。
6、表面涂灰色油漆。 ...
減速器部件 NJGC03_下載(dwg格式) 機械圖紙
