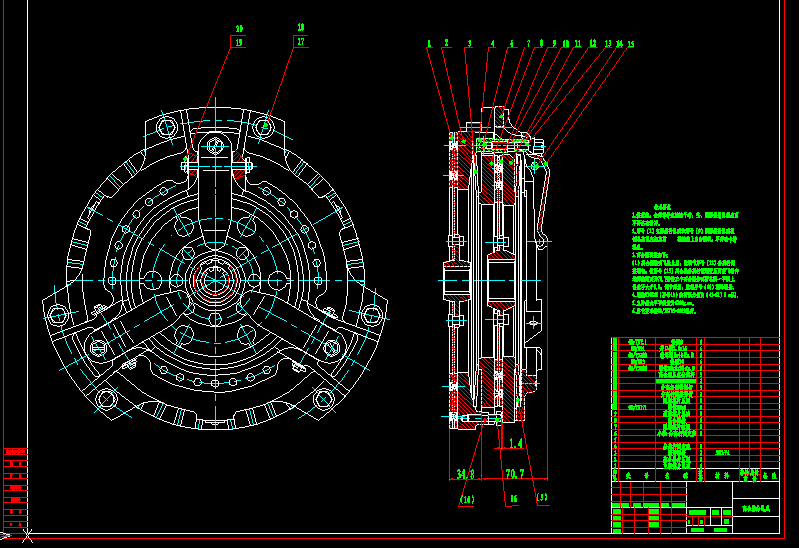

離合器分總成
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前，全部零件應清洗干凈，主、副摩擦片總成表面不得沾有油污。
2.序號（1）主摩擦片總成和序號（9）副摩擦片總成花鍵孔應能在相應的 花鍵軸上自由滑動，不得有卡滯現象。
3.離合器調整如下：
（1）離合器裝到飛輪上后，應調節序號（13）分離桿調整螺釘，使序號（15）離合器分離桿頂端受壓面至飛輪內端面的距離為70.7并使三個離合器分離桿在同一平面上誤差不大于0.2，調節好后，應將序號（10）螺母摒緊。
4.螺栓M10X40（序號18）的擰緊力矩為（41-51）N.m[A]。
5.允許最大不平衡量為1200g.mm。
6.其它要求按JB/T6703-1993執行。
...
離合器分總成_下載(dwg格式) 機械圖紙
